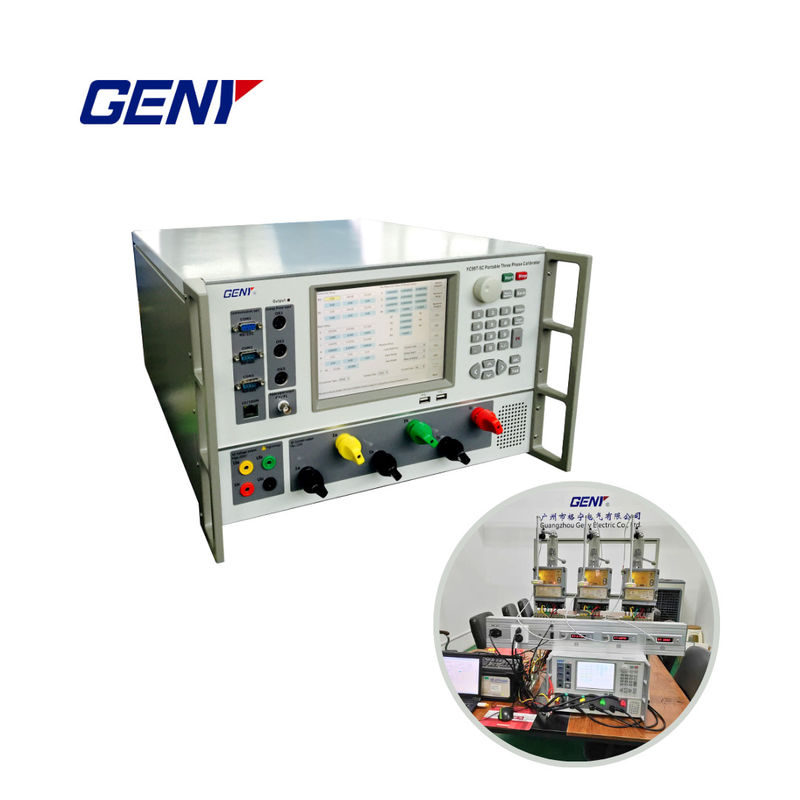

YC99T-5C/3C Kalibrator Tiga Fase Portable

2.Kalibrasi jenis meter

• Pengguna meter dapat mengkalibrasi termasuk: satu fase meter energi aktif, tiga fase
• meter energi aktif tiga kabel, meter komposit tiga kabel tiga fase, tiga fase
• meter energi aktif empat kawat, empat-kawat komposit meter empat fase, tiga-kawat tiga fase
• Sinus reaktif energi meter, tiga fase empat-kawat sinus reaktif energi meter, dua elemen
• 60 ° meter energi reaktif, dua elemen 90 ° meter energi reaktif, dan tiga elemen
• 90 derajat meter energi reaktif.

3Spesifikasi teknis

Tegangan output AC

• YC99T-3C rentang output tegangan AC: 100V, 220V, 380V, 660V;
• YC99T-5C kisaran output tegangan AC: 100V, 220V, 380V;
• Jangkauan penyesuaian: ((0?? 120%) %RG,RG adalah rentang, sama di bawah;
• Tingkat penyesuaian: 0,01%RG,0.1%RG, 1%RG, 10%RG bersifat opsional;
• Stabilitas: 0,01%/2 menit
• Distorsi: ≤0,2% (T beban non-kapasitif)
• Output max. beban: 20VA / fase;
• Keakuratan pengukuran: 0,05%RG;

Daya keluar arus AC

• YC99T-3C kisaran output arus AC: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 Rentang output arus AC YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Catatan: Ketika output arus lebih dari 60A pada gigi 100A, waktu output harus kurang dari 30 menit.
• Jangkauan penyesuaian: (0 ∼ 120%) RG,RG adalah rentang, sama di bawah ini;
• Tingkat penyesuaian: 0,01%RG,0.1%RG, 1%RG, 10%RG bersifat opsional;
• Stabilitas: 0,01%/2 menit;
• Distorsi: ≤0,2% (pemuatan non-kapasitif);
• YC99T-3C output maksimum. Beban: 60VA (50A gear, 120% output);
• YC99T-5C output maksimum. Beban: 120VA (100A gear, 120% output);
• Keakuratan pengukuran: 0,05%RG;

• Stabilitas output daya: 0,01%RG/2min;
• Akurasi pengukuran daya aktif & reaktif: 0,05%RG;

Pembuatan fase

• Pengaturan output: 0°~360°;
• Tingkat penyesuaian output: 10°, 1°, 0,1°, 0,01° adalah opsional.
• Resolusi: 0,01°;
• Keakuratan pengukuran: 0,05°.

Kekuatan faktor output

• Jangkauan penyesuaian: -1 ~ 0 ~ +1;
• Resolusi pengukuran: 0.0001;
• Keakuratan pengukuran: 0.0005;

Keluar frekuensi

• Jangkauan penyesuaian: 40Hz ~ 70Hz;
• Tingkat penyesuaian output: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz adalah opsional.
• Resolusi: 0,001Hz;
• Keakuratan: 0,002 Hz.

Peraturan harmonik

• Waktu harmonik: 2 ~ 63 kali;
• Konten harmonik: 0 ~ 40%;
• Fase harmonik: 0°~359.99°;
• Kesalahan pengaturan harmonik: 2 ~ 31 kali: ≤±0.1%, 32 ~ 63 kali: ≤±0.2%

Pengukuran kesalahan energi

Indikator teknis osilator kuarsa standar

• Keakuratan frekuensi: ± 0,5 ppm, kalibrasi pabrik (25°C);
• Stabilitas frekuensi: ± 0,1ppm, -20°C+70°C;

4Spesifikasi Teknis Umum
