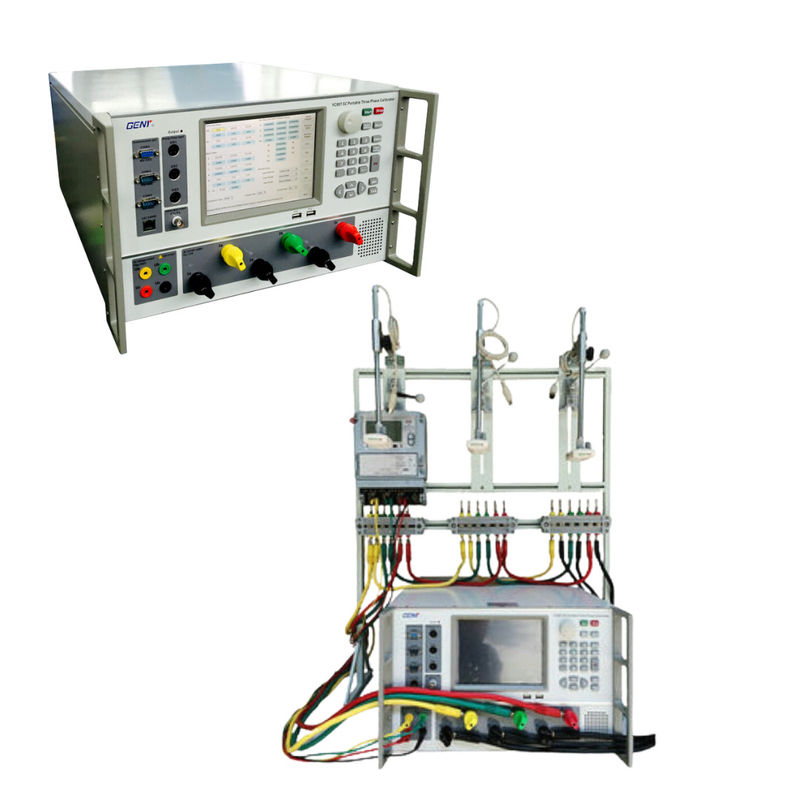

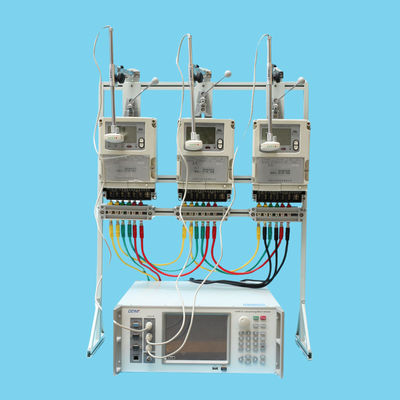

YC99T-5C Perangkat Pemeriksaan Pengukur Listrik Harmonic Output Pengukuran Akurasi Pengukur Listrik

Deskripsi:

YC99T-5C adalah peralatan pengujian meter tiga fase portabel (kalibrator), cocok untuk penggunaan laboratorium dan lokal.Kalibrator YC99T-5C memanfaatkan teknologi pengujian dengan pengembangan berkelanjutan kalibrasi meter energi.YC99T-5C memiliki fungsi perangkat lunak yang sama seperti kalibrasi YC99T-5C, tetapi tegangan dan output arus yang berbeda.

Kalibrator YC99T-5C mendukung protokol komunikasi DLT-645 ((2007) dan dapat menyelesaikan kesalahan indikasi permintaan, kesalahan periode permintaan, kesalahan perpindahan waktu,kesalahan indikasi energi periode tarif dan proyek pengujian multifungsi lainnyaKalibrator YC99T-5C memiliki osilator kristal suhu konstan, yang mampu memverifikasi kesalahan waktu harian dari meter energi listrik.

YC99T-5C dirancang dengan panel layar dan pengaturan kabel yang fantastis. panel depan dan belakang dirancang untuk mudah dioperasikan.

YC99T-5C tidak hanya menyediakan pengujian meter normal, juga dapat digunakan sebagai peralatan output daya harmonik, yang mampu menciptakan output harmonik yang stabil.

YC99T-5C dan YC99T -3C memiliki fungsi yang sama, tetapi berbeda dalam output tegangan dan arus, YC99T-3C memiliki lebih banyak saluran arus dan tegangan.

1. Mode pengujian: daya aktif, daya reaktif

2Meter yang sedang diuji: 3P4W, 3P3W, 1P2W

3Kalibrator dikombinasikan dengan sumber daya dan alat elektronik kalibrasi dengan rentang output arus dan tegangan yang luas.

4. Starting test dan creeping test didukung

5. Data tes dapat dikelola oleh komputer melalui RS232 interface

6. YC99T-5C tidak hanya dapat dioperasikan oleh peralatan tetapi juga dapat dikendalikan oleh PC

7. Kalibrasi meter energi secara otomatis, yang termasuk item, seperti, prapanas, memulai, merangkak, kesalahan, pengaruh, uji kuantitas dll

Spesifikasi:

Sumber tegangan
Jangkauan tegangan	57.7V ~ 380V
Kekuatan output tegangan uji (Fase-Neutral)		3* (0V ∼ 450V)
Kapasitas output	30VA maksimal/fase
Resolusi	0.01%
Keakuratan	0.05%
Stabilitas	0.01%/ 180s
Faktor distorsi	< 0,2% untuk beban resistensi linier
Sumber saat ini
Jangkauan saat ini	50mA 120A
Keluarnya arus uji	3* ((1mA 120A)
Kapasitas output	100 VA max/fase@100A
Resolusi	0.01%
Keakuratan	0.05%
Stabilitas	0.02%/180s
Faktor distorsi	< 0,2% untuk beban resistensi linier
Sudut fase
Jangkauan	0 -- 360°
Resolusi	0.01°
Keakuratan	00,05°
Frekuensi
Jangkauan	40Hz 70Hz
Resolusi	0.002Hz
Keluarnya pulsa
Output frekuensi tinggi (CH)	10,666 × 105 Hz
Output frekuensi rendah (CL)	5×10-5×CH
Masukan pulsa
Saluran masukan	3
Frekuensi input	Max. 20Hz
lainnya
Pasokan Tegangan	110V/220V ±15% 50/60Hz±2Hz
Suhu lingkungan	-10°C -- +40°C
Kelembaban relatif	35% -- 85%
Dimensi (W × H × D) (mm)	445×180×680
Berat (kg)	46





Aplikasi:

1. Perusahaan utilitas tingkat nasional

2. Biro metrologi pemerintah

3. Produsen besar meter energi

Keuntungan kompetitif utama:

1. Produk berkualitas tinggi

2. Operasi yang nyaman

3. kekuatan sumber daya harmonik yang kuat dan stabil

4. Uji multi-tipe untuk pengukur energi aktif dan reaktif
