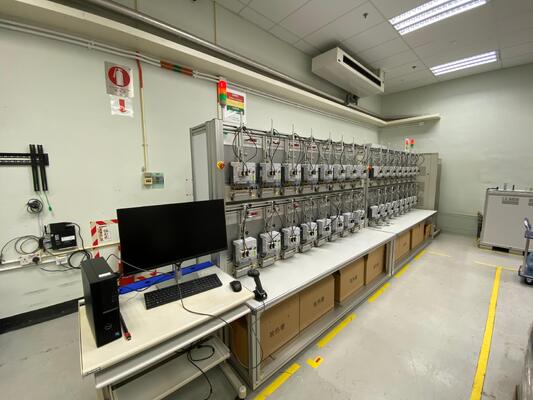

Sistem Uji Meter Pintar Tiga Fasa YC1893D

32 Posisi | 160A | Kelas 0.02

Dirancang untuk Aplikasi Utilitas, Laboratorium, dan Manufaktur Meter Pintar

Sistem Uji Meter Pintar Tiga Fasa GENY YC1893D adalah solusi otomatis presisi tinggi yang dirancang untuk pengujian dan kalibrasi meter energi fasa tunggal dan tiga fasa. Mendukung 32 posisi uji, output arus hingga 160A, dan akurasi Kelas 0.02, sistem ini ideal untuk perusahaan utilitas, produsen meter, laboratorium metrologi, dan institusi inspeksi kualitas.

Dengan Transformator Arus Isolasi (ICT) terintegrasi, YC1893D juga dapat menguji meter tautan tertutup / tautan IP, menjadikannya platform yang andal untuk aplikasi meter pintar modern.

Tinjauan Produk

YC1893D menggabungkan sumber daya statis tiga fasa, meter standar referensi, rak uji multi-posisi, modul komunikasi meter pintar, probe optik, perangkat koneksi cepat QCD, dan perangkat lunak kontrol PC ke dalam platform pengujian yang lengkap.

Mode Operasi Sistem

Operasi otomatis
Operasi semi-otomatis
Operasi manual

Aplikasi yang Cocok

Pengujian meter pintar
Verifikasi akurasi
Kalibrasi
Pengujian fungsi
Inspeksi batch
Aplikasi meter tautan tertutup

Manfaat Utama

Pengujian Paralel 32 Posisi

Dua rak masing-masing 16 posisi
Pengujian batch efisiensi tinggi
Ideal untuk lingkungan utilitas dan produksi

Output Arus Hingga 160A

Cocok untuk pengujian meter arus tinggi
Mendukung berbagai spesifikasi meter
Dirancang untuk persyaratan lapangan dan laboratorium yang menuntut

Akurasi Kelas 0.02

Meter standar referensi presisi tinggi
Output stabil dan kinerja berulang
Cocok untuk aplikasi kalibrasi dan verifikasi

Pengujian Meter Tautan Tertutup dengan ICT

Sinyal arus terisolasi dan bebas potensial
Mendukung meter jalur arus tautan IP / tertutup
Memperluas kompatibilitas di luar bangku uji konvensional

Siap Komunikasi Meter Pintar

Dukungan probe optik
Antarmuka komunikasi RS232 / RS485
Ekspansi serial multi-port untuk komunikasi paralel

Kemampuan Pengujian Sesuai IEC

Cocok untuk pengujian meter sesuai dengan:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Komponen Sistem Utama

Sistem YC1893D meliputi:

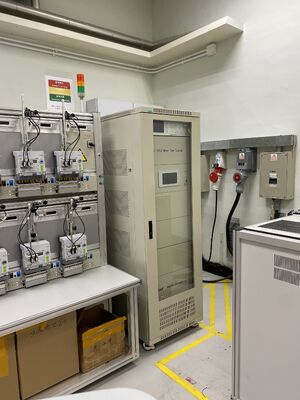

Sumber daya statis tiga fasa
Meter standar referensi tiga fasa
Rak uji meter 32 posisi
Sistem uji fungsi meter pintar
Probe optik
Kepala pemindai
Perangkat Konektor Cepat (QCD)
Transformator Arus Isolasi (ICT)
PC dan perangkat lunak kontrol
Modul komunikasi serial

Fungsi Pengujian

Sistem dapat melakukan pengujian berikut secara otomatis:

Uji kesalahan dasar
Uji akurasi di keempat kuadran
Uji pengulangan
Uji merayap (uji tanpa beban)
Uji arus mulai
Uji register

Uji kuantitas pengaruh
Variasi tegangan
Ketidakseimbangan tegangan
Variasi frekuensi
Distorsi harmonik
Urutan fasa terbalik

Uji energi maju dan mundur
Uji sub-harmonik
Uji harmonik ganjil
Pengujian simultan konstanta meter yang berbeda
Kalibrasi standar referensi dengan akurasi lebih rendah

Spesifikasi Teknis

Parameter Sumber Daya

Parameter	Spesifikasi
Tegangan
Output tegangan uji (Fasa-Netral)	3*(5 ~ 456 V)
Daya output tegangan	3*1000VA/220V
Resolusi	Lebih baik dari 0,01% dari nilai skala penuh rentang
Akurasi pengaturan	Lebih baik dari 0,05% pada nilai rentang akhir
Stabilitas	Lebih baik dari 0,005%/jam (waktu integrasi 150 detik)
Regulasi beban dari 0-beban maks.	< 0,01%
Faktor distorsi	< 0,3% untuk beban resistansi linier
Harmonik	2 ~ 51 dapat diprogram bebas
Arus
Output arus uji	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
Daya output arus	3*2600VA/160A
Sudut fasa
Rentang sudut fasa	0 ~ 360°
Resolusi sudut fasa	0,01°
Akurasi pengaturan sudut fasa	0,1°
Frekuensi
Rentang frekuensi	45 Hz ~ 65 Hz
Resolusi frekuensi	0,01 Hz

Meter Standar Referensi

Sistem kompatibel dengan:

GENY SZ-03A-K8F
ZERA EPZ-303

Fitur Utama

Rentang tegangan: 5V hingga 480V
Rentang arus: 10mA hingga 160A
Kesalahan tegangan, arus, daya, dan energi: ≤ ±0,02%
Mendukung berbagai mode pengkabelan
Mendukung analisis harmonik
Mendukung tampilan gelombang
Mendukung verifikasi bangku uji

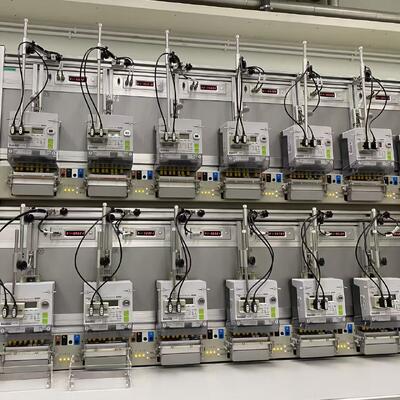

Desain Rak Uji

Fitur Rak

Konstruksi paduan aluminium
Ringan, kuat, dan tahan korosi
16 posisi per rak, total 32 posisi
Dilengkapi roda untuk pergerakan yang lebih mudah

Dimensi Rak Tunggal

2426mm (L) * 900mm (P) * 1865mm (T)

Setiap Posisi Meter yang Diuji (MUT) Termasuk

Perangkat koneksi cepat QCD
Kepala pemindai
Probe optik
Tampilan dan input LED kesalahan
Soket komunikasi MUT

Perangkat Konektor Cepat QCD

QCD dirancang untuk pengujian fleksibel meter fasa tunggal dan tiga fasa.

Fitur

Pin arus pegas untuk mengurangi tekanan terminal
Pitch pin minimum hingga 11mm
Pergerakan baris pin yang dapat disesuaikan
Pin arus cocok untuk operasi jangka panjang 160A
Pin terminal yang mudah dilepas
Mendukung meter yang dioperasikan LT-CT
Dapat diadaptasi ke struktur terminal khusus seperti terminal bentuk Z Landis+Gyr

Komunikasi Meter Pintar

Probe Optik

Sesuai dengan IEC 62056-21
Mendukung ANSI C12.18
Antarmuka optik inframerah
Konektor DB9 terintegrasi RS232
Tingkat baud maksimum: 38400bps
Pengencang magnetik
Panjang kabel: 1,5m

Ekspansi Komunikasi Serial

Sistem menggunakan komunikasi serial multi-port untuk mendukung komunikasi paralel dengan hingga 32 meter yang diuji, menjadikannya cocok untuk pengujian fungsi meter pintar dan akuisisi data di lingkungan operasi batch.

Aplikasi

Perusahaan utilitas

Produsen meter

Laboratorium metrologi

Departemen inspeksi kualitas

Laboratorium kalibrasi

Pengujian R&D dan produksi meter pintar

Mengapa Memilih GENY

Spesialis dalam peralatan pengujian meter dan sistem kalibrasi
Pengalaman kuat dalam aplikasi pengujian meter fasa tunggal dan tiga fasa
Solusi berakurasi tinggi, arus tinggi, dan kompatibel dengan meter pintar
Mendukung desain sistem standar dan khusus
Pengalaman proyek terbukti di pasar kelas utilitas dan luar negeri
Dukungan teknis profesional dan layanan teknik
