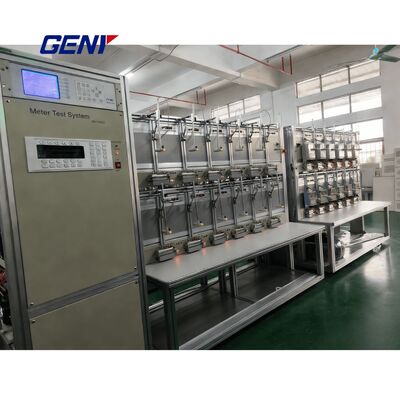

Kelas Keakuratan 0,05 Sistem pengujian Poly Phase Meter dengan Rak Uji Struktur Alloy Aluminium

Nama merek:	GENY
Nomor Model:	YC-1891D
MOQ:	1 buah
harga:	Bisa dinegosiasikan
Ketentuan Pembayaran:	L/c, t/t, d/p
Kemampuan Penyediaan:	100/Tahun

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal:

Cina

Sertifikasi:

ISO, CE

Dokumen:

Catalogue——Meter Test S...m..pdf

meter standar referensi:

SZ03A-K8 (disesuaikan)

Sumber Daya:

YCS-103-250 、 YCS-103-600 、 YCS-103-1200 、 YCS-103-2500

Pemindaian Kepala:

Seri YCG-S

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

100/Tahun

Menyoroti:

0.05 presisi pengukur poli fase meter

Sistem uji meter paduan aluminium

rak pengujian polifase stasioner

Deskripsi Produk

Sistem Pengujian Meter Fase-Ganda Presisi Tinggi

Sistem pengujian meter fase-ganda presisi tinggi yang menampilkan rak uji struktur paduan aluminium untuk daya tahan dan kinerja superior dalam aplikasi pengukuran industri.

Spesifikasi Teknis

Spesifikasi Tegangan
Output tegangan uji (Fase-Netral)	3x(24V~288V) (atau disesuaikan)
Daya output tegangan	Maks. hingga 3x500VA
Resolusi	Lebih baik dari 0.01% dari nilai skala penuh rentang
Akurasi pengaturan	Lebih baik dari 0.05% pada nilai rentang akhir
Stabilitas	Lebih baik dari 0.005% /jam (waktu integrasi 150s)
Regulasi beban dari 0~beban maks.	Lebih baik dari 0.01%
Faktor distorsi	Lebih baik dari 0.3% untuk beban resistansi linier
Harmonik	2nd~21st dapat diprogram secara bebas

Spesifikasi Arus
Output arus uji	3x(1mA~100A)
Daya output arus	Maks. 3x150VA \| Maks. 3x350VA \| Maks. 3x750VA \| Maks. 3x1500VA
Resolusi	Lebih baik dari 0.01% dari nilai skala penuh rentang
Akurasi pengaturan	Lebih baik dari 0.05% pada nilai rentang akhir
Stabilitas	Lebih baik dari 0.005% /jam (waktu integrasi 150s)
Regulasi beban dari 0~beban maks.	Lebih baik dari 0.01%
Faktor distorsi	Lebih baik dari 0.3% untuk beban resistansi linier
Harmonik	2nd~21st dapat diprogram secara bebas

Spesifikasi Tambahan
Rentang sudut fase	0~360°
Resolusi sudut fase	0.01°
Akurasi pengaturan sudut fase	0.1°
Rentang frekuensi	45Hz~65Hz
Resolusi frekuensi	0.01Hz
Jenis tampilan kesalahan	LED Merah
Resolusi tampilan kesalahan	8 digit
Catu daya	3x220/380V±10% (atau disesuaikan) 50/60Hz ±2Hz
Suhu sekitar	-10°C~+40°C
Kelembaban relatif	35%~90%

Fungsi Standar

Pemasangan ICT di setiap posisi meter untuk pengujian meter tiga fase dengan tautan tertutup antara rangkaian pengukuran arus dan tegangan
Kemampuan pengujian untuk meter mekanik, mekanik elektronik, dan elektronik melalui operasi otomatis, semi-otomatis, atau manual
Kompatibel dengan meter 3P4W, 3P3W, dan 1P2W di bawah pengujian
Mode pengujian: daya aktif, daya reaktif, daya reaktif terhubung silang
Pengukuran simultan meter dengan spesifikasi yang sama tetapi konstanta meter yang berbeda
Penanda rotor posisi otomatis dari cakram untuk meter mekanik dengan efisiensi yang ditingkatkan
Kemampuan uji mulai dan uji merayap
Fungsi perlindungan sirkuit tegangan kelebihan beban, pendek, dan sirkuit arus terbuka
Kepala pemindaian ayun-bersama untuk kontrol yang disederhanakan
Konstruksi paduan aluminium untuk kinerja ringan, kuat, dan tahan korosi
Perangkat lunak pengujian yang kompatibel dengan Windows (2000/XP/7/8/10) dengan modul fungsional komprehensif untuk pengujian kesalahan, pengujian harmonik, pengujian permintaan, dan pengujian pengaruh

Fungsi Khusus

Pengujian kesalahan aktif maju dan mundur, reaktif maju dan mundur
Sumber referensi waktu presisi SW-5D untuk pengujian kesalahan waktu harian meter energi
Uji komunikasi dan kalibrasi waktu dengan speaker
Pemeriksaan konstan (penghitungan pulsa, waktu, uji kesalahan indikasi permintaan)
Sakelar waktu, periode permintaan, dan pengujian kesalahan indikasi permintaan
Indikasi register dan pengujian kesalahan kombinasi register
Pengujian daya reaktif empat kuadran
Pengujian konsumsi daya (opsional)
Koneksi loop tegangan dan arus untuk meter yang diukur (opsional)
Pengujian dampak kemiringan (opsional)
Pengujian meter prabayar (opsional)

Spesifikasi Transformator Arus Terisolasi (ICT)

Rentang arus	3×(10mA - 120A)
Akurasi	0.05 (100mA - 120A)
Rasio	1:1 (arus primer = arus sekunder)
Rentang frekuensi	45Hz - 65Hz
Rentang beban output	3×0.6V (maks)
Daya output	3×60VA (maks)
Port komunikasi	RS-485
Catu daya	+/- 12VDC
Konsumsi daya	20 VA (maks)
Suhu pengoperasian	-10°C … +50°C
Suhu penyimpanan	-20°C … +60°C
Dimensi (T × L × D)	290mm×275mm×296mm
Berat	kira-kira. 17kg
