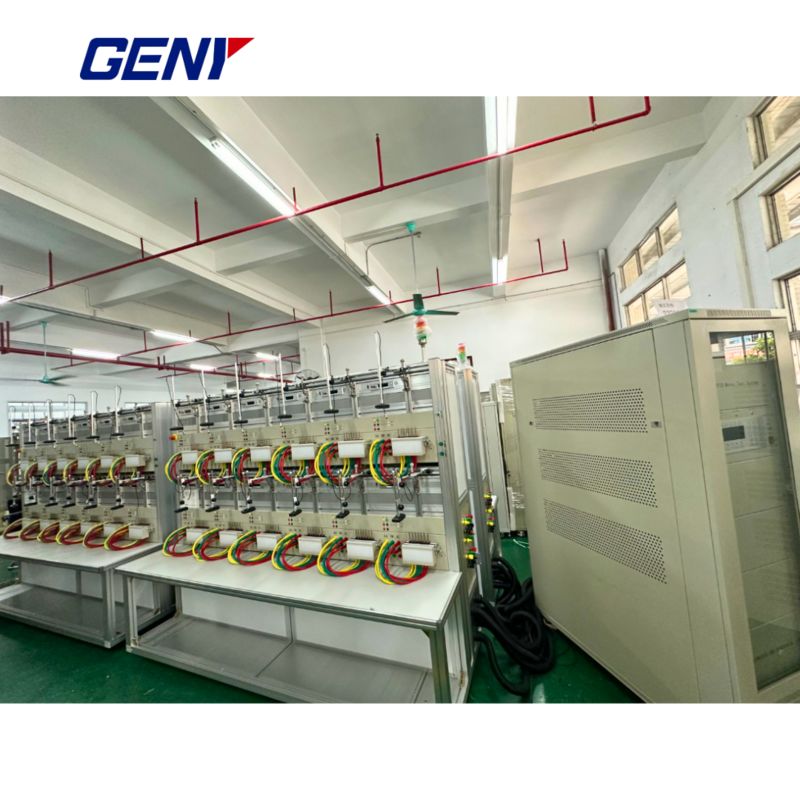

Bangku Uji Meter Multi-stasiun

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

Jumlah posisi meter

6

12

24

48

Keakuratan

0.05

Sumber Daya

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

Meter standar

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

Seri D5

Kepala pemindaian

Seri YCG-2

Tegangan

Kekuatan output voltase uji

24V 288V atau disesuaikan

Kekuatan output tegangan

100VA

250VA

500VA

1000VA

Resolusi

Lebih baik dari 0,01% dari nilai skala penuh rentang

Pengaturan akurasi

Lebih baik dari 0,05% pada nilai kisaran akhir

Stabilitas

Lebih baik dari 0,005%/jam (waktu integrasi 150 s)

Regulasi beban dari 0-max. beban

Lebih baik dari 0,01%

Faktor distorsi

Lebih baik dari 0,3% untuk beban resistensi linier

Harmonik

2nd 21st bebas diprogram

Saat ini

Keluarnya arus uji

1mA 100A atau disesuaikan,Max.200A

1mA 100A

Kekuatan output arus

150VA

350VA

750VA

1500VA

Resolusi

Lebih baik dari 0,01% dari nilai skala penuh rentang

Pengaturan akurasi

Lebih baik dari 0,05% pada nilai kisaran akhir

Stabilitas

Lebih baik dari 0,005%/jam (waktu integrasi 150 s)

Regulasi beban dari 0-max. beban

Lebih baik dari 0,01%

Faktor distorsi

Lebih baik dari 0,3% untuk beban resistensi linier

Harmonik

2nd 21st bebas diprogram

Sudut fase

Jangkauan

0 -- 360°

Resolusi

0.01°

Pengaturan akurasi

0.1°

Frekuensi

Jangkauan

45Hz 65Hz

Resolusi

0.01Hz

Tampilan kesalahan

Jenis tampilan kesalahan

LED merah

Resolusi tampilan kesalahan

8 digit

Pasokan Tegangan

220V±10% atau disesuaikan

50/60Hz±2Hz

3x220/380V ± 10% atau disesuaikan

50/60Hz±2Hz

Suhu lingkungan

-10°C -- +40°C

Kelembaban relatif

35% -- 85%

Spesifikasi teknis.

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

Jumlah posisi meter

6

12

24

48

Keakuratan

00.05 / 0.02

Sumber Daya

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Meter standar

SZ03A-K6 / SZ03A-K8

Kepala pemindaian

Seri YCG-S

Tegangan

Kekuatan output tegangan uji (fase-neutral)

3x ((24V ~ 288V) ((atau disesuaikan)

Kekuatan output tegangan

Max. 3x100VA

Max. 3x250VA

Max. 3x500VA

Max. 3x1000VA

Resolusi

Lebih baik dari 0,01% dari nilai skala penuh rentang

Pengaturan akurasi

Lebih baik dari 0,05% pada nilai kisaran akhir

Stabilitas

Lebih baik dari 0,005% /h (waktu integrasi 150s)

Regulasi beban dari 0 ~ max. beban

Lebih baik dari 0,01%

Faktor distorsi

Lebih baik dari 0,3% untuk beban resistensi linier

Harmonik

2nd ~ 21st bebas diprogram

Saat ini

Keluarnya arus uji

3x ((1mA ~ 100A)

Kekuatan output arus

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Resolusi

Lebih baik dari 0,01% dari nilai skala penuh rentang

Pengaturan akurasi

Lebih baik dari 0,05% pada nilai kisaran akhir

Stabilitas

Lebih baik dari 0,005% /h (waktu integrasi 150s)

Regulasi beban dari 0 ~ max. beban

Lebih baik dari 0,01%

Faktor distorsi

Lebih baik dari 0,3% untuk beban resistensi linier

Harmonik

2nd ~ 21st bebas diprogram

Sudut fase

Jangkauan

0 ~ 3600

Resolusi

0.01⁰

Pengaturan akurasi

0.1⁰

Frekuensi

Jangkauan

45Hz ~ 65Hz

Resolusi

0.01Hz

Tampilan kesalahan

Jenis tampilan kesalahan

LED merah

Resolusi tampilan kesalahan

8 digit

lainnya

Pasokan tegangan

3x220/380V ± 10% ((atau disesuaikan)

50/60Hz ± 2Hz

Suhu lingkungan

-10°C~+40°C

Kelembaban relatif

35% ~ 85%
