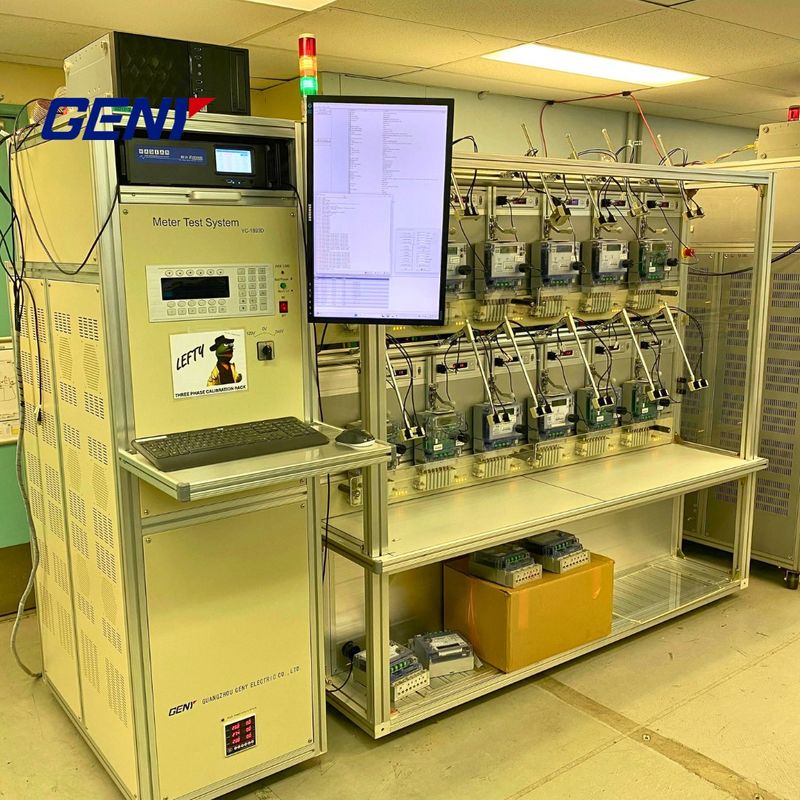

GENY YC-1893D All-in-One Three-Phased Meter Kalibrasi Bench

Parameter teknis utama

Deskripsi

Sumber Daya

3P4W 3×380V±10%, 50Hz±2Hz

Suhu Lingkungan

-10°C sampai +40°C

Kelembaban Lingkungan

35% sampai 95%

Rentang Tegangan Keluar (Fase-to-Neutral)

3×40V sampai 450V

Kekuatan Tegangan Keluar

3 × 1000VA (maksimal)

Resolusi Tegangan

0.01%

Stabilitas Tegangan

0.02%/120s

Tingkat Perubahan Beban

0.01%

Distorsi Tegangan

≤ 0,3%

Jangkauan arus output

3×1mA hingga 120A (maksimum hingga 230A atas permintaan pelanggan)

Daya arus output

3×2000VA (maksimal)

Resolusi Saat Ini

0.01%

Stabilitas Saat Ini

0.02%/120s

Tingkat Perubahan Beban

0.01%

Distorsi arus

≤ 0,3% (Rentang beban linier penuh)

Arus Kontinyu

100A

Maksimum arus kontinyu 20 menit

120A

Jangkauan Penyesuaian Fase

0° sampai 360°

Resolusi Fase

0.01°

Jangkauan Penyesuaian Frekuensi

45Hz sampai 65Hz

Resolusi Frekuensi

0.01Hz

Stabilitas output daya

0.02%/120s

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Tegangan

Kekuatan output tegangan uji (Fase-Neutral)

3×(24V 288V) atau disesuaikan

Kekuatan output tegangan

3×100VA

3×250VA

3 × 500VA

3 × 1000VA

Resolusi

Lebih baik dari 0,01% dari nilai skala penuh rentang

Pengaturan akurasi

Lebih baik dari 0,05% pada nilai kisaran akhir

Stabilitas

Lebih baik dari 0,005%/jam (waktu integrasi 150 s)

Regulasi beban dari 0-max. beban

< 0,01%

Faktor distorsi

< 0,3% untuk beban resistensi linier

Harmonik

2nd 21st bebas diprogram

Saat ini

Keluarnya arus uji

3 × ((1mA 100A)

Kekuatan output arus

3×150VA

3×350VA

3×750VA

3×1500VA

Resolusi

Lebih baik dari 0,01% dari nilai skala penuh rentang

Pengaturan akurasi

Lebih baik dari 0,05% pada nilai kisaran akhir

Stabilitas

Lebih baik dari 0,005%/jam (waktu integrasi 150 s)

Regulasi beban dari 0-max. beban

< 0,01%

Faktor distorsi

< 0,3% untuk beban resistensi linier

Harmonik

2nd 21st bebas diprogram

Sudut fase

Jangkauan

0 -- 360°

Resolusi

0.01°

Pengaturan akurasi

0.1°

Frekuensi

Jangkauan

45Hz 65Hz

Resolusi

0.01Hz

Pasokan Tegangan

3×220/380V ± 10% atau disesuaikan

50/60Hz±2Hz

Suhu lingkungan

-10°C -- +40°C

Kelembaban relatif

35% -- 85%
