YC-1893GT Sistem Verifikasi Pengukur Energi Stasioner Rail-Mount

YC-1893GT Sistem Verifikasi Pengukur Energi Stasioner Rail-Mount

Nama merek: GENY
Nomor Model: YC-1891GT
MOQ: 1
harga: negotiate rates
Ketentuan Pembayaran: T/T, L/C, D/P, T/T
Kemampuan Penyediaan: 5 set / 1 bulan
Informasi detil
Tempat asal:
Cina
Sertifikasi:
ISO, CE
Kisaran Tegangan Keluaran:
3x57.7V / 3x100V / 3x220V / 3x380V
Dampak Pergeseran Fase::
< 0,1%
Rentang Penyesuaian Fase Keluaran:
0,01°~360°
Regulasi Beban:
<±0,3°
Rentang Penyesuaian Frekuensi Keluaran:
45Hz hingga 65Hz
Kemasan rincian:
kasus kayu lapis
Menyediakan kemampuan:
5 set / 1 bulan
Menyoroti:

Sistem Verifikasi Meter Energi Stasioner

Deskripsi Produk

YC-1893GT Sistem Verifikasi Pengukur Energi Stasioner Rail-Mount

Fitur Perangkat

  • Karakteristik Sistem Fleksibel
  • RJ-45 / RS-485 / CAN Interface
  • Interface Komunikasi Bluetooth Pembawa / Sinyal Jauh / State Grid
  • Operasi Kalibrasi Otomatis Mikrokomputer dan Operasi Kalibrasi Manual Keyboard
  • Pengaturan Fleksibel Rencana Kalibrasi
  • Berbagai format laporan yang dapat dimodifikasi sesuai dengan persyaratan pengguna
  • Protokol Komunikasi untuk Smart Metering
  • Fungsi Input Barcode dan Jaringan
  • Mendukung 645, 698 Protokol Komunikasi



Spesifikasi Teknis

Tingkat Keakuratan Perangkat: 0,05 Level / 0,1 Level

Tegangan Keluar

  • Jangkauan: 3x57.7V / 3x100V / 3x220V / 3x380V
  • Jangkauan penyesuaian: 0~120% Un
  • Keakuratan penyesuaian: Minimal 1mV
  • Distorsi bentuk gelombang: ≤0,3%
  • Dampak Pergeseran Fase: < 0,1%
  • Peraturan beban: ≤ ± 0,3% dari nilai skala penuh (resistensi murni, induktif, kapasitif)
  • Keakuratan pemantauan: Pemantauan meter standar multi-fungsi

Arus Keluar

  • Jangkauan: 3x0.02A~100A Pilihan Jangkauan Otomatis (Bagian Sumber Daya, Imax Default=50A)
  • 3x0.2A~500A (Melalui 1:10 ICT Transformation Output. Tingkat Keakuratan ICT: 0.01.)
  • CT Transformasi Output, Starting Current: 200mA (Minimum), Starting Current Accuracy ≤3%
  • Tegangan Keluar Rogowski Coil Simulasi: 0,16mV-400mV (Mengandung Input Rail Meter 0,2A ~ 500A)
  • Jangkauan penyesuaian: 0~120%
  • Keakuratan penyesuaian: Minimal 0,1mA (bagian sumber daya)
  • Distorsi bentuk gelombang: ≤0,3%
  • Dampak Pergeseran Fase: < 0,1%
  • Peraturan beban: ≤ ± 0,3% dari nilai skala penuh (resistensi murni, induktif, kapasitif)
  • Keakuratan pemantauan: Pemantauan meter standar multi-fungsi

Fase output

  • Jangkauan penyesuaian: 0,01°~360°
  • Keakuratan penyesuaian: Minimal 0,01°
  • Peraturan beban: < ± 0,3°
  • Keakuratan pemantauan: Pemantauan meter standar multi-fungsi

Frekuensi output

  • Jangkauan penyesuaian: 45.000Hz ~ 65.000Hz
  • Keakuratan penyesuaian: Minimal 0,001Hz
  • Peraturan beban: < ± 0,1%
  • Keakuratan pemantauan: Pemantauan meter standar multi-fungsi

Simetri Daya Keluar

  • Ketika perangkat menunjukkan (atau default ke) simetri, simetri output yang sebenarnya tidak boleh melebihi spesifikasi dalam Tabel 3-3.

Stabilitas Daya Keluar

  • Setelah perangkat mencapai keadaan stabil termal, dalam kisaran beban output yang ditentukan, stabilitas daya output Py tidak boleh melebihi spesifikasi dalam Tabel 3-4.

(Tabel 3-3)

Tingkat Keakuratan Perangkat Simetri Tegangan (%) Simetri arus (%) Fase Symmetry (°)
0.05 Tingkat ± 0.5 ± 1.0 2
0.1 Tingkat ± 0.5 ± 1.0 2



(Tabel 3-4)

Tingkat Keakuratan Perangkat 0.05 Tingkat 0.1 Tingkat
GR pada 1.0 0.02 0.05
γР pada 0,5L 0.05 0.1



Sinyal Waktu

  • Meter Frekuensi Timing Modular, Frekuensi Timing Output 625kHz
  • Keakuratan Frekuensi Osilator Kristal Internal ≤0.4x10^-6, Stabilitas Tahunan ≤0.1x10^-6
  • (Di atas adalah konfigurasi default, untuk parameter kinerja dan fungsi lainnya, silakan hubungi perusahaan kami untuk kustomisasi)

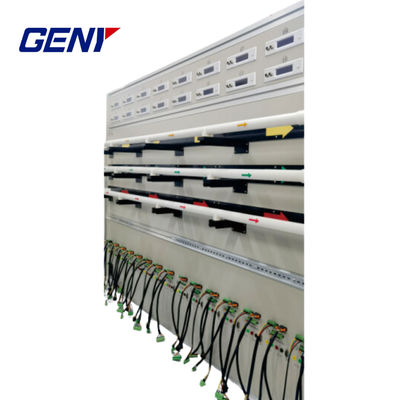

YC-1893GT Sistem Verifikasi Pengukur Energi Stasioner Rail-Mount 0

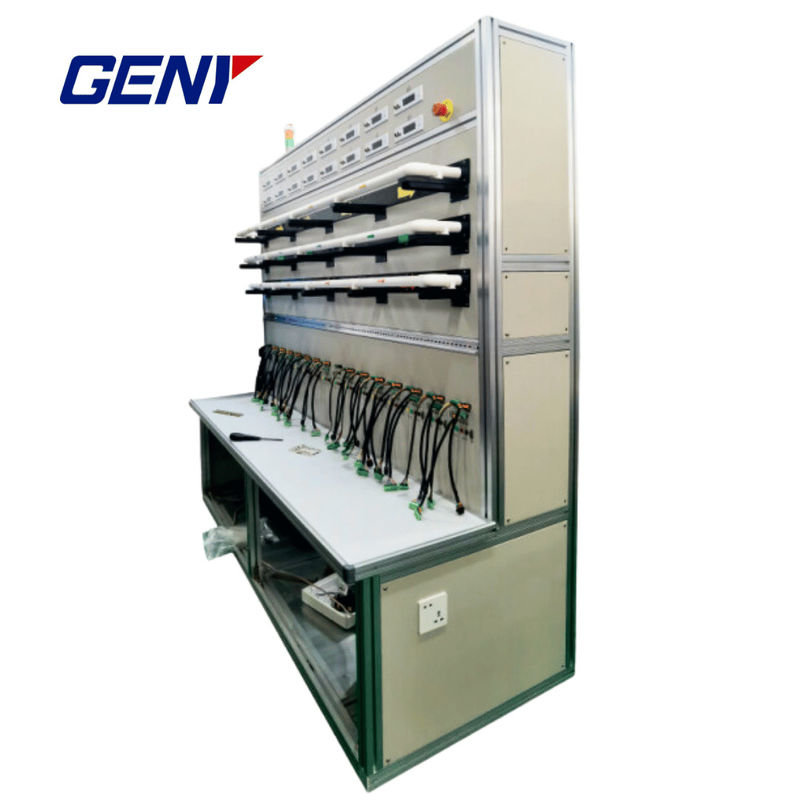

YC-1893GT Sistem Verifikasi Pengukur Energi Stasioner Rail-Mount 1





Sertifikasi

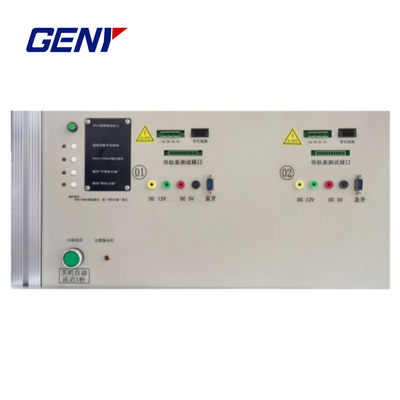

YC-1893GT Sistem Verifikasi Pengukur Energi Stasioner Rail-Mount 2
