| Nama merek: | GENY |
| Nomor Model: | YC-1893R |
| MOQ: | 1 |
| harga: | negotiate rates |
| Ketentuan Pembayaran: | T/T, L/C, D/P, T/T |
| Kemampuan Penyediaan: | 5 set / 1 bulan |
Sumber Daya / Sistem Listrik
| Tegangan | 240/415 V AC pasokan (+ 5% & -10%) atau disesuaikan |
| Frekuensi | 50/60Hz ± 2Hz |
| Kapasitas daya | > 3 × 6kVA |
| Suhu lingkungan | -10°C... +40°C |
| Kelembaban relatif | 35%... 95% |
| Pengetatan Sistem | Neutral solid grounded |
| Tingkat perlindungan tegangan tinggi | ≥ 10 kV/120 Joule (10/1000μs) |
Sumber daya
| Tegangan | |
| Kekuatan output tegangan uji (Fase-Neutral) | 3× (24V 500V) atau disesuaikan |
| Kekuatan output tegangan | 3×100VA |
| Resolusi | Lebih baik dari 0,01% dari nilai skala penuh rentang |
| Pengaturan akurasi | Lebih baik dari 0,05% pada nilai kisaran akhir |
| Stabilitas | Lebih baik dari 0,005%/jam (waktu integrasi 150 s) |
| Regulasi beban dari 0-max. beban | < 0,01% |
| Faktor distorsi | < 0,3% untuk beban resistensi linier |
| Harmonik | 2nd 21st bebas diprogram |
| Saat ini | |
| Keluarnya arus uji | 3 × (1mA 120A) |
| Kekuatan output arus | 3×150VA |
| Resolusi | Lebih baik dari 0,01% dari nilai skala penuh rentang |
| Pengaturan akurasi | Lebih baik dari 0,05% pada nilai kisaran akhir |
| Stabilitas | Lebih baik dari 0,005%/jam (waktu integrasi 150 s) |
| Regulasi beban dari 0-max. beban | < 0,01% |
| Faktor distorsi | < 0,3% untuk beban resistensi linier |
| Harmonik | 2nd 21st bebas diprogram |
| Sudut fase | |
| Jangkauan | 0 -- 360° |
| Resolusi | 0.01° |
| Pengaturan akurasi | 0.1° |
| Frekuensi | |
| Jangkauan | 45Hz 65Hz |
| Resolusi | 0.01Hz |
Standar Referensi
| Sumber daya listrik | |
| Tegangan | AC220V ± 10% |
| Frekuensi | 50Hz ± 2Hz |
| Konsumsi daya maksimum | 45VA |
| Menggunakan kondisi | |
| Suhu lingkungan | 10oC... 30oC |
| Kelembaban relatif | 45%... 75% |
| Intensitas magnet di luar | ≤ 0,025mT |
| Jangkauan frekuensi | 45Hz... 65Hz |
| Arus pengujian | |
| Jangkauan | 1mA... 120A |
| Kesalahan |
- ± 0,02% (50mA...120A) (nilai pengukuran relatif) - ± 0,05% (1...50mA) (nilai skala penuh rentang relatif) |
| Jangkauan tampilan saat ini | 1.000mA... 120.000A (1A, 10A, 100A) |
| Tegangan uji | |
| Jangkauan | 50V... 480V (Rentang otomatis) |
| Kesalahan |
- ± 0,02% (50V...480V) (nilai pengukuran relatif) - ± 0,05% (5V...50V) (nilai pengukuran relatif) |
| Jangkauan tampilan tegangan | 50.000(V)... 480.000(V) |
| Kesalahan pengukuran daya | |
| Daya aktif | +0,02% (nilai pengukuran relatif) 50V... 480V, 0,05A... 120A |
| Daya reaktif | + 0,05% (nilai pengukuran relatif) 50V... 480V, 0,05A... 120A |
| Kekuatan yang tampak | + 0,05% (nilai pengukuran relatif) 50V... 480V, 0,05A... 120A |
| Faktor Daya Uji (PF=P/F) Kesalahan: 0,05% | |
| Jangkauan tampilan | -1.00000... +1.00000 |
| Konstan energi |
CH=109 imp/kWh (1A & 0,1A langkah) CH=108 imp/kWh (10A langkah) CH=107 imp/kWh (100A langkah) |
| Mode pengukuran |
- 4 kabel aktif / reaktif / silang-koneksi reaktif - 3 kabel aktif / reaktif / silang-koneksi reaktif - 2 kabel aktif / reaktif
|
| Masukan energi pulsa | |
| Frekuensi | 0.5kHz |
| Tegangan | 24V |
| Jangkauan pengukuran input | |
| Output | TTL pulsa, beban > 2kΩ |
| Dimensi (W * H * D) | 131mm * 432mm * 470mm |
| Berat badan | 16kg |

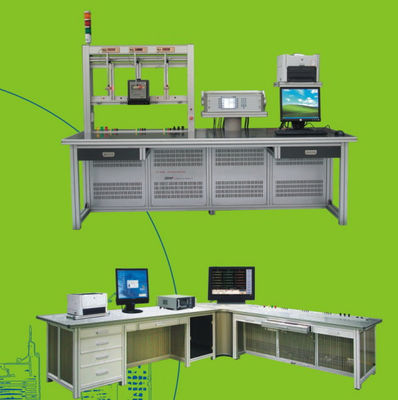

MTS memiliki fitur sebagai berikut
- Mendukung port komunikasi paralel untuk menguji meter pintar melalui RS232 / Ethernet
- Kalibrasi terminal pada rak untuk verifikasi test bench
- 1 fase energi meter untuk pengujian
- 3-fase energi meter untuk pengujian
- Keakuratan Pengujian meter standar referensi
- Pra-pemanasan
- Tes akurasi sesuai dengan IEC
- Tes merangkak
- Memulai tes saat ini
- Kemungkinan berulang dari tes kesalahan
- Uji dial
- Uji kuantitas pengaruh yang berkaitan dengan tes akurasi (voltage, frekuensi, urutan fase terbalik, ketidakseimbangan tegangan)
- Pengaruh komponen harmonik pada sirkuit tegangan dan arus menurut IEC
- Pemantauan Penyelundupan dan Penipuan
- Sub Harmonics sesuai dengan standar IEC (IEC 62052-11 / 62053-21/22/23)
- Harmonik ganjil sesuai dengan standar IEC
