YCCl-9901 Identifier Fase dan Feeder untuk Peralatan Uji Transformer

YCCl-9901 Fase dan Feeder Identifier untuk Peralatan Uji Transformer

1.Fase dan Feeder Identifier digunakan untuk mengidentifikasi informasi dasar pengguna, seperti trafo pengguna, daya dan jalur fase dll, Ini berfungsi sebagai pendekatan manajemen yang efektif.

2.Sistem mengadopsi metode pulsa dan metode sinyal pembawa powerline untuk mengidentifikasi informasi pengguna.tanpa kesalahan penilaian atau tidak pengakuan pengguna terjadi.

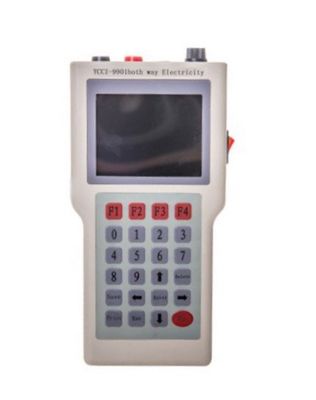

3Sistem ini terdiri dari perangkat pengujian host dan unit pengujian genggam.dan unit genggam digunakan di sisi pengguna untuk identifikasi informasi.

Spesifikasi:

Fitur & Fungsi

• Fungsi identifikasi untuk membedakan trafo dan fase garis yang diukur.
• Identifikasi beban (jumlah meter energi yang digunakan) dari setiap fase transformator.
• Tampilkan dan simpan nilai tegangan dari jalur yang diukur, dan ukur perbedaan tegangan antara sisi trafo dan sisi pengguna.
• Tampilkan konten harmonik ganjil (dari 3-51st) dari garis yang diukur, dan menyimpan total harmonik. Tampilkan bentuk gelombang tegangan dari garis yang diukur.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Tentukan garis cabang, di mana unit genggam berada, dari area distribusi, dengan menggunakan penjepit arus untuk mengumpulkan impuls.
• Menggunakan tiga penjepit arus, host menampilkan tegangan, arus, sudut, daya aktif, daya reaktif, faktor daya dll, sementara tidak ada penjepit arus yang digunakan,hanya menampilkan nilai tegangan dengan parameter lain yang ditampilkan sebagai nol.
• 500A dan penjepit yang lebih besar atau kumparan Rogowski tersedia untuk uji cabang.
• Nomor area distribusi dapat diatur secara bebas untuk membedakan trafo yang diuji.
• Perbedaan arah dan polaritas tidak diperlukan untuk tes denyut nadi, ketika menggunakan metode koneksi unit genggam atau metode koneksi penjepit host saat ini.

Metode Penggunaan

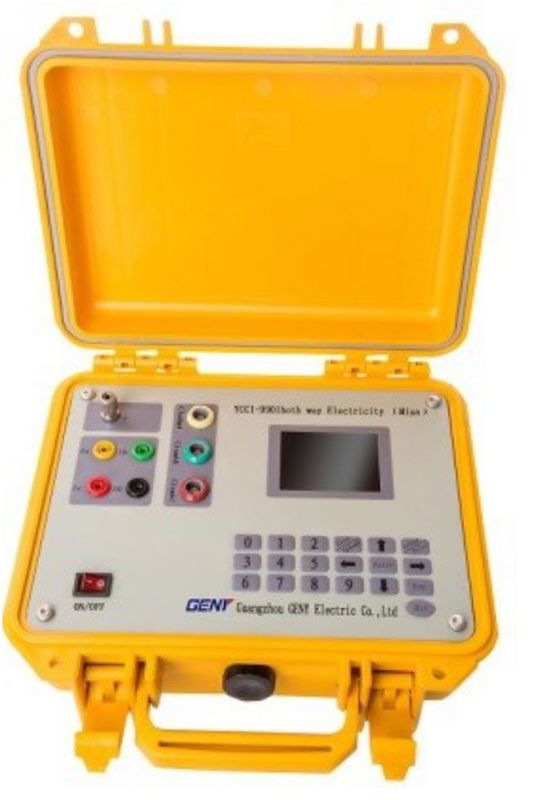

Mesin host

Sambungkan kabel tes konduktor kuning, hijau, merah, dan hitam dengan terminal UA, UB, UC, UO di mesin host masing-masing.Sisi lain terhubung ke trafo atau perangkat catu daya lainnya dengan penjepit. (Catatan: secara default, kuning adalah fase A, hijau adalah fase B, merah adalah fase C, dan hitam adalah UO).

Perpanjangan

Gunakan sisi colokan pena uji untuk menghubungkan terminal panel ekstensi dan sisi penjepit untuk menghubungkan meter daya (yang merah adalah garis fase dan yang hitam adalah garis nol).
