| Nama merek: | GENY |
| Nomor Model: | YC1893D |
| MOQ: | 1 |
| harga: | negotiate rates |
| Ketentuan Pembayaran: | T/T, L/C, D/P, T/T |
| Kemampuan Penyediaan: | 5 set / 1 bulan |
Keakuratan 0,02% Sistem pengujian meter tiga fase otomatis penuh
Sistem pengujian meter GENY® mengadopsi teknik pengukuran elektronik yang paling canggih, dan konsep modular,menggabungkan standar referensi yang berbeda dan penguat daya untuk memenuhi kebutuhan pelanggan di produsen meter energi listrik, utilitas listrik, laboratorium metrologi, departemen pengukuran dan pemeriksaan kualitas, dan pabrik atau perusahaan.

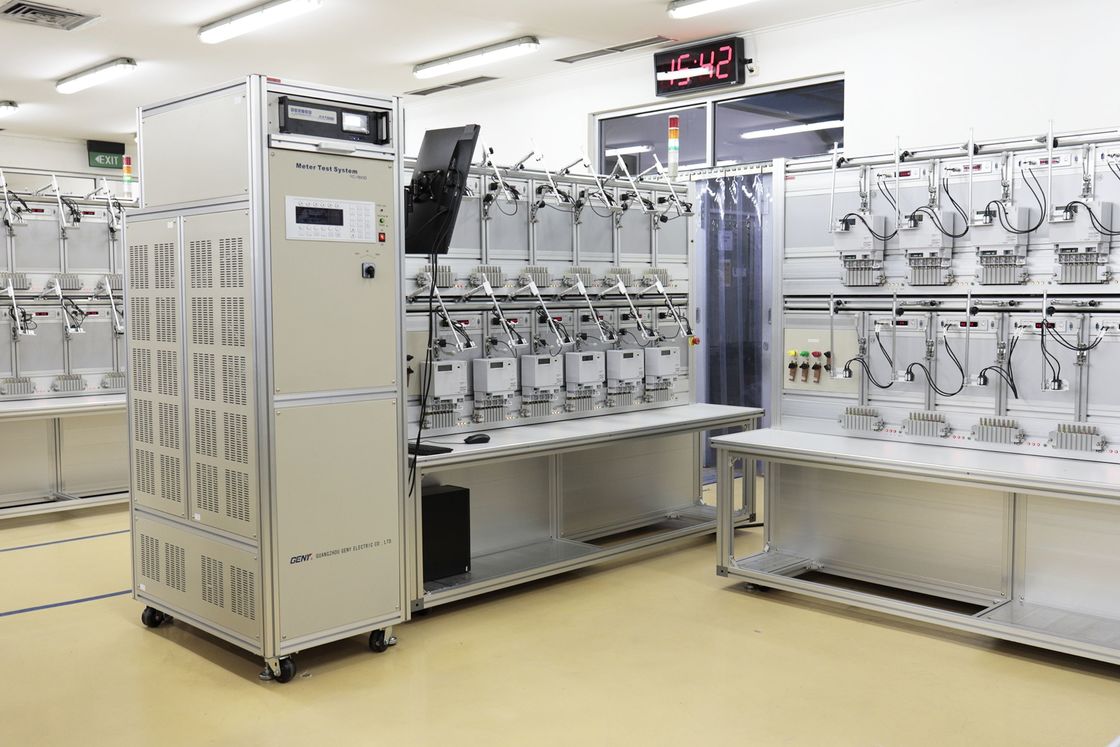

MTS adalah sistem pengujian otomatis penuh untuk kalibrasi dan verifikasi meter energi listrik tiga fase, yang terdiri dari:
Sumber daya statis tiga fase
Meter standar referensi tiga fase

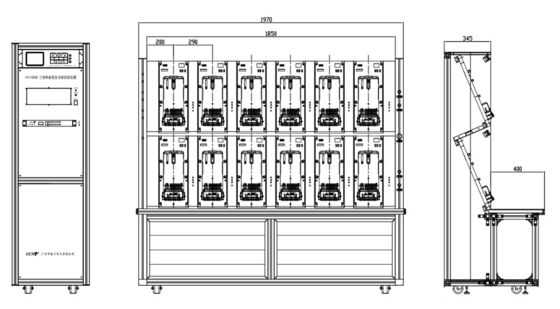

Rak pengujian suspensi otomatis meter
Bagian lain yang diperlukan
PC dan perangkat lunak yang mengontrol seluruh sistem
Sistem pengujian meter seri YC1893D sepenuhnya sesuai dengan standar IEC 60736 dan cocok untuk pengujian meter sesuai dengan standar berikut:
IEC 62052-11 dan IEC 62053-11, -21, -22, -23, -24
IEC 62056
EN 50470-1, EN 50470-2, EN 50470-3
IEC 61010
MTS terutama memiliki fitur di bawah
Mendukung port komunikasi paralel untuk menguji meter pintar melalui RS232
Terminal kalibrasi pada rak untuk verifikasi bangku uji
Setelan untuk kalibrasi/verifikasi pengukur energi tiga fase Landis+Gyr
Pengujian akurasi meter standar referensi
Pemanasan sebelumnya
Tes akurasi sesuai dengan IEC
Uji tanpa beban
Uji arus awal
Pengulangan tes kesalahan
Uji dial (uji registrasi)
Pengujian akurasi frekuensi jam dari meter listrik
Uji permintaan maksimum
Uji kuantitas pengaruh yang berkaitan dengan uji akurasi (Tegangan, Frekuensi, urutan fase terbalik, ketidakseimbangan tegangan)
Pengaruh komponen harmonik pada sirkuit tegangan dan arus sesuai dengan IEC
Sub Harmonics sesuai dengan standar IEC (IEC 62052-11 / 62053-21/22/23)
Harmonik ganjil sesuai dengan standar IEC (opsional)
Fungsi kabel otomatis untuk setiap stasiun
Semua stasiun memiliki fungsi sirkuit pendek otomatis
Perangkat koneksi cepat khusus QCD untuk meter Landis+Gyr
Pengembangan perangkat lunak PC untuk pengujian ESAM
|
Tegangan |
3 × 220V±10% |
|
Frekuensi |
50 / 60Hz ± 2Hz |
|
Kapasitas daya |
> 6k VA |
|
Suhu lingkungan |
-10°C -- +40°C |
|
Kelembaban relatif |
35% -- 85% |
|
Tegangan keluaran |
|
|
Kekuatan output tegangan uji (Fase-Neutral) |
3 × (24V ¢ 300V) |
|
Kekuatan output tegangan |
3 × 1000VA |
|
Resolusi |
Lebih baik dari 0,01% dari nilai skala penuh rentang |
|
Pengaturan akurasi |
Lebih baik dari 0,05% pada nilai kisaran akhir |
|
Stabilitas |
Lebih baik dari 0,005%/jam (waktu integrasi 150 s) |
|
Regulasi beban dari 0-max. beban |
Lebih baik dari 0,01% |
|
Faktor distorsi |
Lebih baik dari 0,3% untuk beban resistensi linier |
|
Harmonik |
2nd 21st bebas diprogram |
|
Output saat ini |
|
|
Keluarnya arus uji |
3 × (0,3mA 20A) |
|
Kekuatan output arus |
3 × 1500VA |
|
Resolusi |
Lebih baik dari 0,01% dari nilai skala penuh rentang |
|
Pengaturan akurasi |
Lebih baik dari 0,05% pada nilai kisaran akhir |
|
Stabilitas |
Lebih baik dari 0,005%/jam (waktu integrasi 150 s) |
|
Regulasi beban dari 0-max. beban |
Lebih baik dari 0,01% |
|
Faktor distorsi |
Lebih baik dari 0,3% untuk beban resistensi linier |
|
Harmonik |
2nd 21st bebas diprogram |
|
Sudut fase |
|
|
Jangkauan |
0 -- 360° |
|
Resolusi |
0.01° |
|
Pengaturan akurasi |
0.1° |
|
Frekuensi |
|
|
Jangkauan |
45Hz 65Hz |
|
Resolusi |
0.01Hz |
