| Nama merek: | GENY |
| Nomor Model: | YC89S1 |
| Ketentuan Pembayaran: | L/C, T/T, D/P |
| Kemampuan Penyediaan: | 300/Tahun |
| Ketentuan dan persyaratan aplikasi | ||||
| Lingkungan | Keamanan | |||
| Suhu Operasi | Kelembaban Relatif | Ketinggian | Kelas IP | Kesesuaian |
| -25°C-+45°C | 40% - 95% | < 2500m | IP30 | CE sesuai |

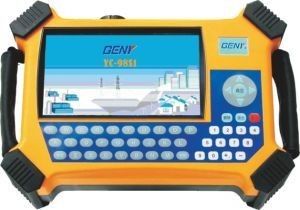

| Jenis | YC-98S1 | |||
| Tegangan uji | ||||
| Jangkauan | 30V-480V | |||
| Kesalahan | ± 0,05% | |||
| Harmonik | 2-51st | |||
| Arus pengujian | ||||
| Jangkauan (koneksi langsung) | 0.05-10A | |||
| Jangkauan (clamp CT) | 100A | |||
| 5A,500A,1000A,2000A | ||||
| (opsional) | ||||
| Kesalahan ((koneksi langsung) | ± 0,05% | |||
| Kesalahan (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% ((lain) | ||||
| Harmonik | 2-51st | |||
| Kesalahan pengukuran daya | ||||
| Daya aktif (koneksi langsung) | ± 0,05% | |||
| Daya aktif (clamp CT) | ± 0,2% ((5A,100A) ± 0,5% ((lain) | |||
| Kekuatan reaktif ((langsung) | ± 0,1% | |||
| Kekuatan reaktif (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% ((lain) | ||||
| Kesalahan pengukuran energi | ||||
| Energi aktif (langsung) | ± 0,05% | |||
| Energi aktif (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% ((lain) | ||||
| Energi reaktif (langsung) | ± 0,1% | |||
| Energi reaktif (clamp CT) | ± 0,2% ((5A,100A) | |||
| ± 0,5% ((lain) | ||||
| Sudut fase | ||||
| Jangkauan | 0°-360° | |||
| Kesalahan | ± 0,05° | |||
| Frekuensi | ||||
| Jangkauan | 45Hz-65Hz | |||
| Keluarnya pulsa | ||||
| Output frekuensi tinggi (CH) | ... | |||
| Frekuensi rendah | 3600imp/kWh | |||
| Rasio denyut nadiRasio denyut nadi | 1:01 | |||
| Tingkat output | 5V | |||
| Masukan pulsa | ||||
| Saluran masukan | 2 | |||
| Tingkat input | 5-10V | |||
| Frekuensi input | Max.100Hz | |||
| Tampilan | ||||
| Resolusi | Warna 7 "TFT | |||
| Fungsi | ||||
| Diagram vektor | √ | |||
| Bentuk gelombang | √ | |||
| Akumulasi energi | √ | |||
| Tes rasio CT | √ | |||
| Masukan parameter lokal | √ | |||
| Emulasi kabel | √ | |||
| Kalibrasi diri | √ | |||
| Periksa perekam | √ | |||
| Penyimpanan data | √ | |||
| Penyimpanan data qty | 5000 | |||
| Ekstensi eksternal | √ | |||
| Pencetakan layar | √ | |||
| Pelabuhan komunikasi | USB/RS232 | |||
| Komunikasi dengan | √ | |||
| Mengunggah data | √ | |||
| Printer mini eksternal | √ | |||
| Keyboard eksternal | √ | |||
| lainnya | ||||
| Cara Supply Voltage | Daya eksternal | |||
| daya uji | ||||
| Pasokan Tegangan | 55-480V,50/60Hz | |||
| Dimensi ((WxHxD) | 245x168x67 | |||
| Berat ((kg) | 1.5kg | |||
Bisa menguji satu meter atau dua meter pada saat yang sama.
Urutan uji otomatis menggunakan kepala pemindaian untuk meter elektronik dan elektromekanik
Dapat secara sinkron menghitung semua data dan menampilkan pada antarmuka termasuk gelombang penuh
Dapat menguji akurasi energi aktif dan reaktif dari gelombang penuh meter
Dapat secara bersamaan menguji dua pulsa saluran yang pulsa konstan
Identifikasi kabel tersedia ketika tidak ada beban.
Fungsi akumulasi energi listrik dapat mengukur meter energi listrik ketika tidak memiliki output pulsa.
Fungsi uji dial
Tampilkan diagram vektor
Dapat mengidentifikasi kabel yang salah (48 jenis koneksi)
Instrumen dapat disimulasikan adegan berbagai kabel dan mendapatkan hasil yang sesuai kabel dan diubah parameter di kantor tanpa akses ke tegangan atau situasi sinyal saat ini
Fungsi harmonik
