Teori Tiga Fase Electronic Meter YC98G Terminal 3 Fase Electric Meter

Name: Teori Tiga Fase Electronic Meter YC98G Terminal 3 Fase Electric Meter
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Nama merek:	GENY
Nomor Model:	YC98G
Ketentuan Pembayaran:	L/C, T/T, D/P
Kemampuan Penyediaan:	5 Potongan / Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal:

Cina

Sertifikasi:

ISO

Model NO.:

YC98G

Tampilan:

Digital

Pemasangan:

Terhubung Langsung

Penggunaan:

Pengukur Energi Multi-Fungsional, Pengukur Watt-Jam, Pengukur untuk Industri dan Penggunaan Rumah, P

Peralatan listrik:

Tiga fase Tiga kawat

Teori:

Meteran Elektronik

Koneksi Meteran Listrik:

Terminal

Sinyal Terukur:

gelombang terus menerus

Jenis:

pengukur energi

Disesuaikan:

Disesuaikan

Berat badan:

11,5kg

Paket Pengangkutan:

Kotak

Spesifikasi:

245mm X 162mm X 60mm

Kode Hs:

9030849000

Pelabuhan:

Guangzhou, Cina

Menyediakan kemampuan:

5 Potongan / Bulan

Menyoroti:

teori tiga fase meter elektronik

pengukur elektronik tiga fase yc98g

meter listrik terminal 3 fase

Deskripsi Produk

Teori Meter Elektronik Tiga Fase Portable dengan Koneksi Meter Daya Terminal

Deskripsi Produk

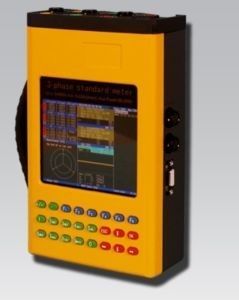

YC98G adalah meter standar kerja portabel dengan desain yang berorientasi manusia untuk memverifikasi meter tiga fase aktif / reaktif (3 atau 4 kawat) dan meter fase tunggal, yang akurasi kelasnya dari 0,1 hingga 0.05, cocok untuk pengujian lapangan.

Satu fase dua kawat
Tiga fase empat kawat
Tiga fase tiga kawat
Hal-hal penting

Mode pengukuran: memberikan informasi tentang parameter garis yang diuji, seperti:
- Tegangan fase, arus, sudut
- Daya aktif, daya reaktif, daya tampak.
- Faktor daya fase dan tiga fase.
- Sudut fase dari fase ke tegangan fase
- Sudut fase dari arus fase ke fase
- Frekuensi.
Diagram vektor: menggambar diagram vektor garis
Bentuk gelombang: menunjukkan bentuk gelombang tegangan dan arus
Harmonik: membuat analisis grafis dan numerik dari THD. (2nd ~ 51st)
Uji meter: Melakukan tes ke meter. bidang data yang dapat dikonfigurasi dalam fungsi ini adalah nomor seri, jenis meter, konstanta, faktor pembagi (untuk HF), jenis tes dan siklus.
Tes rasio CT: dapatkan rasio CT dengan menguji arus utama dan sekunder CT secara sinkron
Pemeriksaan kabel: menilai kabel benar atau salah secara otomatis
Energi akumulasi: mengakumulasi energi aktif dan reaktif dalam waktu pengaturan, digunakan untuk uji dial meter
Kalibrasi CT sendiri penjepit: periksa apakah CT penjepit akurat dan kalibrasi ulang.
penyimpanan data tes: dapat menyimpan 1000 kelompok data. data termasuk jenis meter, nomor seri, konstan, kesalahan, tanggal dll
Ini memiliki antarmuka RS232 untuk komunikasi dengan PC
Firmware dapat ditingkatkan melalui PC oleh pengguna sendiri
Dapat terhubung dengan printer eksternal, keyboard, scanner barcode
Dalam uji dial, pengguna dapat memasukkan energi aktif, reaktif, tampak, dan menghitung tiga jenis kesalahan energi: aktif, reaktif, tampak.
Pulse dan manual switch dan kontrol tombol dapat digunakan untuk memeriksa kesalahan pulsing.

Parameter Produk

Spesifikasi untuk YC98G - 0,1%

mereka	Jangkauan pengukuran	Resolusi yang efektif	Keakuratan (%)	lainnya
tegangan	5 - 450 V	0.001 V	0.05%	2 rentang ((1:4)
CT saat ini	0.05 - 20 A	0.0002 A	0.05%	3 rentang ((1:10)
Klem CT	0.01 - 100 A	0.001 A	0.15%	3 rentang ((1:10)
frekuensi	45-65 Hz	0.001 Hz	00,01 Hz
Daya aktif	0~±Umax X Imax	0.0001 W	0.10%
	0~±Umax X Imax	0.0001 W	0.20%	Dengan CT Clamp
Daya reaktif	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	0.30%	Dengan penjepit CT
Kekuatan yang tampak	0~±Umax X Imax	0.0001 VA	0.20%
Energi aktif			0.10%
			0.20%	Dengan penjepit CT
Energi reaktif			0.20%
			0.30%	Dengan penjepit CT
Konstan energi	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Faktor Daya	0 ~ ± 0.9999	0.0001	± 0.01
Sudut fase	0 ~ 359. 999o	0.001 o	± 0,01 o
Lingkungan kerja	-10 ~ + 55oC, 15 ~ 85% RHD, ketinggian: -10 ~ 3500 m
Pengaruh Suhu	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (lainnya)
Pengaruh Frekuensi	≤ 25 ppm / Hz
Interface pulsa	Input (2 saluran, PLi1, PLi2)
	Tingkat rendah≤2V, tingkat tinggi≥5V
	Output (2 saluran, daya aktif PLo-1, daya reaktif PLo-3)
	Tingkat rendah≤0,5V, tingkat tinggi≥11,5V

Antarmuka komunikasi	Transmisi serial asinkron: RS232, 9600bps, 1N8.
Sumber daya listrik1	Daya dari terminal sirkuit U1, Un yang diuji: 85 ~ 450V / ¥ 35VA			Dari sirkuit yang diuji
Sumber daya listrik 2	Daya dari soket AC: 85 ~ 450V / 35VA
Sumber daya listrik3	Tipe baterai: Li polymer batter, ukuran: 110mmX51mmX16mm,			Baterai internal Li
Sumber daya listrik3	Tegangan output nominal: 7.2V, Kapasitas: 5000mAh			Baterai internal Li
Dimensi	Instrumen: 245mm X 162mm X 60mm
	Kasus: 559mm X 351mm X 229mm
Berat badan	Berat instrumen utama: 1,7 kg
	Total berat set: 11,5kg

Spesifikasi untuk YC98G - 0,05%

Artikel	Jangkauan pengukuran	Resolusi yang efektif	Keakuratan (%)	lainnya
tegangan	5 - 450 V	0.001 V	0.02%	2 rentang ((1:4)
CT saat ini	0.05 - 20 A	0.0002 A	0.02%	3 rentang ((1:10)
Klem CT	0.01 - 100 A	0.001 A	0.15%	3 rentang ((1:10)
frekuensi	45-65 Hz	0.001 Hz	00,01 Hz
Daya aktif	0~±Umax X Imax	0.0001 W	0.05%
	0~±Umax X Imax	0.0001 W	0.20%	Dengan CT Clamp
Daya reaktif	0~±Umax X Imax	0.0001 Var	0.10%
	0~±Umax X Imax	0.0001 Var	0.30%	Dengan penjepit CT
Kekuatan yang tampak	0~±Umax X Imax	0.0001 VA	0.10%
Energi aktif			0.05%
			0.20%	Dengan penjepit CT
Energi reaktif			0.10%
			0.30%	Dengan penjepit CT
Konstan energi	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Faktor Daya	0 ~ ± 0.9999	0.0001	± 0,005%
Sudut fase	0 ~ 359. 999o	0.001 o	± 0,005 o
Lingkungan kerja	-10 ~ + 55oC, 15 ~ 85% RHD, ketinggian: -10 ~ 3500 m
Pengaruh Suhu	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (lainnya)
Pengaruh Frekuensi	≤ 20 ppm / Hz
Interface pulsa	Input (2 saluran, PLi1, PLi2)
	Tingkat rendah≤2V, tingkat tinggi≥5V
	Output (2 saluran, daya aktif PLo-1, daya reaktif PLo-3)
	Tingkat rendah≤0,5V, tingkat tinggi≥11,5V

Antarmuka komunikasi	Transmisi serial asinkron: RS232, 9600bps, 1N8.
Sumber daya listrik1	Daya dari terminal sirkuit U1, Un yang diuji: 85 ~ 450V / ¥ 35VA			Dari sirkuit yang diuji
Sumber daya listrik 2	Daya dari soket AC: 85 ~ 450V / 35VA
Sumber daya listrik3	Tipe baterai: Li polymer batter, ukuran: 110mmX51mmX16mm,			Baterai internal Li
Sumber daya listrik3	Tegangan output nominal: 7.2V, Kapasitas: 5000mAh			Baterai internal Li
Dimensi	Instrumen: 245mm X 162mm X 60mm
	Kasus: 559mm X 351mm X 229mm
Berat badan	Berat instrumen utama: 1,7 kg
	Total berat set: 11,5kg

Spesifikasi untuk YC98G - 0,05%

Artikel	Jangkauan pengukuran	Resolusi yang efektif	Keakuratan (%)	lainnya
tegangan	5 - 450 V	0.001 V	0.02%	2 rentang ((1:4)
CT saat ini	0.05 - 20 A	0.0002 A	0.02%	3 rentang ((1:10)
Klem CT	0.01 - 100 A	0.001 A	0.15%	3 rentang ((1:10)
frekuensi	45-65 Hz	0.001 Hz	00,01 Hz
Daya aktif	0~±Umax X Imax	0.0001 W	0.05%
	0~±Umax X Imax	0.0001 W	0.20%	Dengan CT Clamp
Daya reaktif	0~±Umax X Imax	0.0001 Var	0.10%
	0~±Umax X Imax	0.0001 Var	0.30%	Dengan penjepit CT
Kekuatan yang tampak	0~±Umax X Imax	0.0001 VA	0.10%
Energi aktif			0.05%
			0.20%	Dengan penjepit CT
Energi reaktif			0.10%
			0.30%	Dengan penjepit CT
Konstan energi	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Faktor Daya	0 ~ ± 0.9999	0.0001	± 0,005%
Sudut fase	0 ~ 359. 999o	0.001 o	± 0,005 o
Lingkungan kerja	-10 ~ + 55oC, 15 ~ 85% RHD, ketinggian: -10 ~ 3500 m
Pengaruh Suhu	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (lainnya)
Pengaruh Frekuensi	≤ 20 ppm / Hz
Interface pulsa	Input (2 saluran, PLi1, PLi2)
	Tingkat rendah≤2V, tingkat tinggi≥5V
	Output (2 saluran, daya aktif PLo-1, daya reaktif PLo-3)
	Tingkat rendah≤0,5V, tingkat tinggi≥11,5V

Antarmuka komunikasi	Transmisi serial asinkron: RS232, 9600bps, 1N8.
Sumber daya listrik1	Daya dari terminal sirkuit U1, Un yang diuji: 85 ~ 450V / ¥ 35VA			Dari sirkuit yang diuji
Sumber daya listrik 2	Daya dari soket AC: 85 ~ 450V / 35VA
Sumber daya listrik3	Tipe baterai: Li polymer batter, ukuran: 110mmX51mmX16mm,			Baterai internal Li
Sumber daya listrik3	Tegangan output nominal: 7.2V, Kapasitas: 5000mAh			Baterai internal Li
Dimensi	Instrumen: 245mm X 162mm X 60mm
	Kasus: 559mm X 351mm X 229mm
Berat badan	Berat instrumen utama: 1,7 kg
	Total berat set: 11,5kg
