| Nama merek: | GENY |
| Nomor Model: | SZ-03A-K8 |
| Ketentuan Pembayaran: | L/C, T/T, D/P |
| Kemampuan Penyediaan: | 100/Tahun |
| Ketentuan dan Persyaratan Aplikasi | |||||
| Lingkungan | Kebutuhan Daya | Keamanan | |||
| Suhu Operasi | Kelembaban | Ketinggian | Pasokan Tegangan | Kelas IP | Kesesuaian |
| -10°C--+40°C | 45% - 75% | < 2500m | 220V±10%,50/60Hz±2Hz | IP30 | CE sesuai |
| Jenis | SZ-03A-K8 | ||||
| Tegangan uji | |||||
| Jangkauan | 5V-480V | ||||
| Kesalahan | ± 0,02% ((5V-480V) | ||||
| Jangkauan tampilan | 5.000000V-480,000V | ||||
| Arus pengujian | |||||
| Jangkauan | 10mA-120A | ||||
| Kesalahan | ± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA) | ||||
| Jangkauan tampilan | 1.000000A-120.0000A | ||||
| Kesalahan pengukuran daya | |||||
| Daya aktif | ± 0,02% ((50mA-120A) | ||||
| Daya reaktif | ± 0,05% ((50mA-120A) | ||||
| Kekuatan yang tampak | ± 0,05% ((50mA-120A) | ||||
| Sudut fase | |||||
| Jangkauan | 0°-360° | ||||
| Kesalahan | ± 0,05° | ||||
| Jangkauan tampilan | 0.000001°--359.9999° | ||||
| Frekuensi | |||||
| Jangkauan | 45Hz-65Hz | ||||
| Jangkauan tampilan | 45.000-65.000 | ||||
| Keluarnya pulsa | |||||
| Output frekuensi tinggi (CH) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| Output frekuensi rendah (CL) | 2x10-5xCH | ||||
| Rasio denyut nadi | 1:01 | ||||
| Tingkat output | 5V | ||||
| Masukan pulsa | |||||
| Tingkat input | 24V | ||||
| Frekuensi input | 500Hz ((Max) | ||||
| Dimensi ((WxHxD) ((mm) | 432x131x470 | ||||
| Berat ((kg) | 16 | ||||

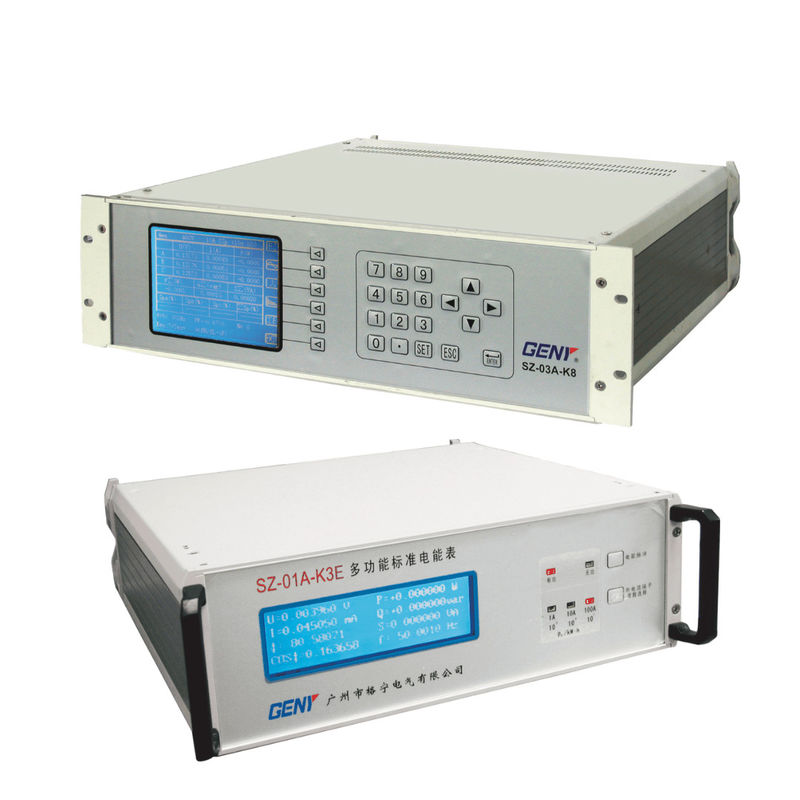

SZ-03A-K8 seri tiga fase standar meter memanfaatkan teknologi seperti tahan lama kecepatan tinggi DSP, CPLD, MCU dan ADC dengan kalibrasi diri, dll.meter dapat sampel sinyal AC pada kecepatan tinggi dan memperlakukan mereka dengan aritmatika digital khususSemua ini membuat struktur meter sederhana dan mengukur akurasi 0.02% dari kesalahan relatif.
Keakuratan Tinggi dan Stabilitas Jangka Panjang: Memberikan akurasi yang luar biasa dan mempertahankan stabilitas selama jangka waktu yang lama.
Unit Universal untuk Berbagai Aplikasi: Serbaguna dan beradaptasi, cocok untuk berbagai aplikasi di berbagai industri.
Pengukuran Parameter Listrik Sinkron: Mampu mengukur berbagai parameter listrik secara bersamaan di sirkuit tiga fase dan satu fase.
Pengukuran Sudut yang akurat dengan Perhitungan Daya Reaktif Langsung: Memastikan penentuan sudut fase yang tepat dengan menghitung daya reaktif secara langsung.
Kalibrasi sederhana dengan hasil yang dapat diandalkan: Proses kalibrasi yang efisien menggunakan hanya tiga konstanta energi, menjamin hasil yang andal dan konsisten.
Perhitungan kesalahan dengan input pulsa frekuensi rendah: Menggabungkan fitur input pulsa frekuensi rendah untuk memfasilitasi perhitungan dan koreksi kesalahan.
Representasi Visual dengan Diagram Vektor: Menyediakan visualisasi intuitif melalui diagram vektor untuk pemahaman yang komprehensif tentang karakteristik listrik.
Waveform Display for Voltage and Current: Menawarkan tampilan bentuk gelombang rinci untuk tegangan dan arus di setiap fase, memungkinkan analisis dan pemantauan menyeluruh.
Analisis dan Tampilan Harmonik: Melakukan analisis mendalam dan visualisasi komponen harmonik, memfasilitasi identifikasi dan mitigasi distorsi harmonik.
RS232 dan RS485 Antarmuka untuk Integrasi Komputer: Dilengkapi dengan RS232 dan RS485 antarmuka, memungkinkan integrasi mulus dengan sistem komputer untuk operasi yang nyaman dan manajemen data.
