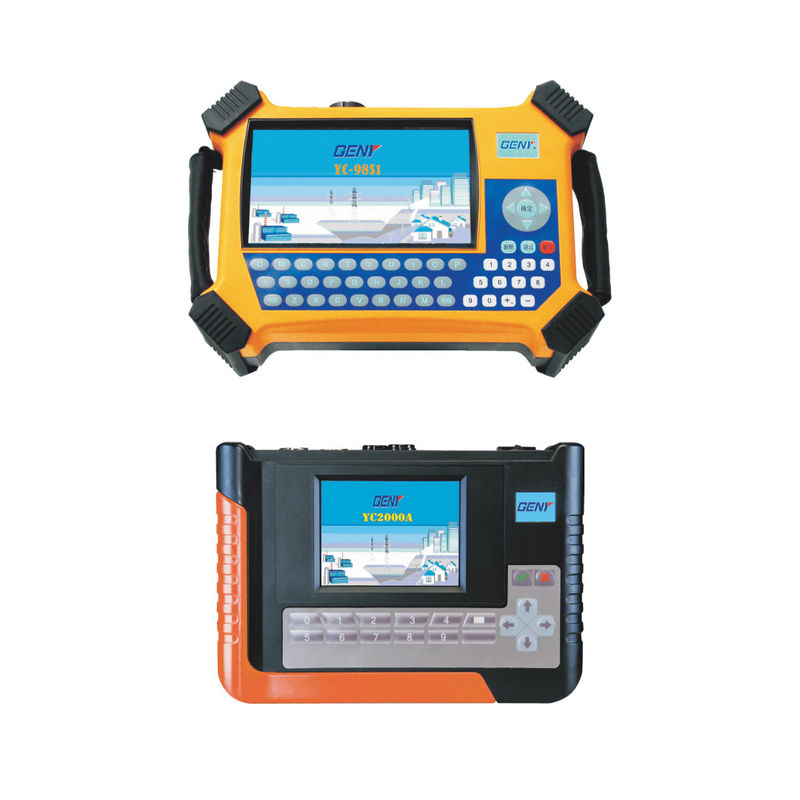

| Nama merek: | GENY |
| Nomor Model: | YC98S1 |
| Ketentuan Pembayaran: | L/C, T/T, D/P |
| Kemampuan Penyediaan: | 300/Tahun |
Bisa menguji satu meter atau dua meter pada saat yang sama.
Urutan uji otomatis menggunakan kepala pemindaian untuk meter elektronik dan elektromekanik
Dapat secara sinkron menghitung semua data dan menampilkan pada antarmuka termasuk gelombang penuh
Dapat menguji akurasi energi aktif dan reaktif dari gelombang penuh meter
Dapat secara bersamaan menguji dua pulsa saluran yang pulsa konstan
Identifikasi kabel tersedia ketika tidak ada beban.
Fungsi akumulasi energi listrik dapat mengukur meter energi listrik ketika tidak memiliki output pulsa.
Fungsi uji dial
Tampilkan diagram vektor
Dapat mengidentifikasi kabel yang salah (48 jenis koneksi)
Instrumen dapat disimulasikan adegan berbagai kabel dan mendapatkan hasil yang sesuai kabel dan diubah parameter di kantor tanpa akses ke tegangan atau situasi sinyal saat ini
Fungsi harmonik
| Tegangan uji (gelombang penuh & gelombang dasar) | |
| Jangkauan | 0 ~ 500V |
| Kesalahan | ± 0,05% (0,1%) |
| Harmonik | 2 ~ 51 |
| Uji arus (gelombang penuh & gelombang dasar) | |
| Jangkauan (koneksi langsung) | 0.025A ~ 12A (Ie=5A) |
| Jangkauan (100AClamp CT) |
0.5 ~ 120A (Ie = 100A, rentang penggunaan = 0.01Ie ~ 2.4Ie) (Pilihan: Ie=5A, 500A, 1000A) |
| Kesalahan (koneksi langsung) | ± 0,05% (0,1%) |
| Kesalahan (100AClamp CT) | ± 0,2% ((5A,100A) ± 0,5% (lainnya) |
| Harmonik | 2 ~ 51 |
| Saat mulai | 0.05%Ie |
| Kesalahan pengukuran daya (gelombang penuh & gelombang dasar) | |
| Daya aktif (koneksi langsung) | ± 0,05% |
| Daya aktif (100A ClampCT) | ± 0,2% ((5A,100A) ± 0,5% (lainnya) |
| Daya reaktif (koneksi langsung) | ± 0,1% |
| Kekuatan reaktif (100A ClampCT) | ± 0,5% ((5A,100A) ± 1,0% (lainnya) |
| Kesalahan pengukuran energi (gelombang penuh & gelombang dasar) | |||
| Energi aktif (koneksi langsung) | ± 0,05% (± 0,1%) | ||
| Energi Aktif (100A ClampCT) | ± 0,2% ((5A,100A) ± 0,5% (lainnya) | ||
| Energi reaktif (koneksi langsung) | ± 0,1% | ||
| Energi Reaktif (100A ClampCT) | ± 0,5% ((5A,100A) ± 1,0% (lainnya) | ||
| Kesalahan (Armonik Wave) | |||
| Koneksi Langsung | kWh,U,I,P,Q,S | ± 0,2%H (H=1+0,01k, k=2~51) | |
|
Clamp CT 5A/100A |
kWh,U,I,P,Q,S | ± 0,5%H (H=1+0,01k, k=2~51) | |
| Siklus output arus untuk 5A CCT ′s Self Kalibrasi | 0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A | ||
|
Kesalahan Kalibrasi Diri 5ACCT (kesalahan linier dan fase) |
± 0,1% | ||
| Klem CT 500A/1000A | kWh,U,I,P,Q,S | ±1,0%H (H=1+0,01k, k=2~51) | |
| Kesalahan - Lainnya | |||
| Pengukuran rasio | ± 0,5% | ||
| Pengaruh Tegangan | < ± 0,01% | ||
| Pengaruh Frekuensi | < ± 0,01% | ||
| Pengaruh Suhu | < ± 0,01%/°C | ||
| 24 jam Keakuratan Pengaruh | < ± 0,01% | ||
| Pengaruh Harmonik | < ± 0,01% | ||
| Sudut fase | |||
| Jangkauan | - 180°~ 180° | ||
| Kesalahan | < ± 0,1° | ||
| Frekuensi | |||
| Jangkauan | 45 ~ 65Hz | ||
| Kesalahan | ± 0,01Hz | ||
| Keluarnya pulsa | |||
| Frekuensi tinggi dalam (CH) | Koneksi langsung | 1.8x109 P/kWh | |
| Clamp CT | 1.8x109 * ((5/Ie) P/kWh | ||
| Output frekuensi rendah | Koneksi langsung |
3600P, 36000P, 360000P/kWh ((kvarh, kVAh) |
|
| Clamp CT |
3600P, 36000P, 360000P * ((5/Ie) P/kWh ((kvarh, kVAh) |
||
| Rasio denyut nadi | 1:1 | ||
| Tingkat output | +5V (bisa disesuaikan sesuai permintaan) | ||
| Masukan pulsa | |||
| Saluran Masuk | 2 | ||
| Tingkat input | 5 ~ 10V | ||
| Frekuensi Masuk Pulsa Maksimal | Max. 10kHz | ||
| Tampilan | |||
| Resolusi | Layar sentuh 7TFT | ||
| Sistem | Windows CE | ||
| lainnya | |||
| Mode pasokan tegangan | Daya eksternal, sirkuit yang diuji, baterai | ||
| Sumber daya kerja | AC 55 ~ 600V | ||
| Tegangan Tahan | 4.0kV (terminal tegangan ¤t, catu daya & terminal tegangan rendah) | ||
| EFT ((Electrical Fast Transient) | 2.0kV | ||
| Tingkat IP | IP51 | ||
| Gelombang | 2.0kV (modus umum), 2.0kV (modus yang berbeda) | ||
| Kekuatan pada Waktu Stabilitas | < 3 menit | ||
| Baterai yang bisa diisi ulang | 11.1V 3000mAh | ||
| Konsumsi Daya | < 9W | ||
| Suhu Operasi | Suhu -20°C ~ +55°C, kelembaban 40% ~ 95% | ||
| Suhu penyimpanan | Suhu -40°C ~ +80°C, kelembaban 40% ~ 95% | ||
| Dimensi (mm) (W × H × D) | Utama | 245 × 150 × 50 | |
| Kasus bawa | 425×336×196 | ||
| Berat (kg) | Utama | 2 | |
| Seluruh set | 10 | ||
