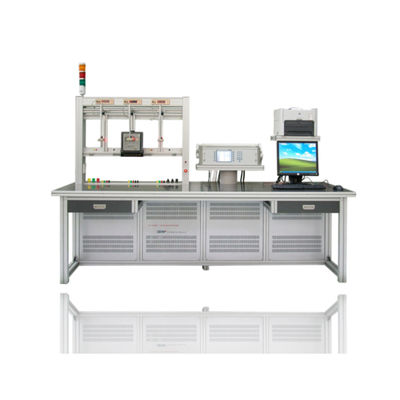

Sistem uji meter YC1893D adalah sistem uji otomatis penuh untuk pengujian dan kalibrasi meter energi listrik tunggal fase dan tiga fase, yang terdiri dari:

• Sumber daya tiga fase
• Meter standar referensi tiga fase
• Rak pengujian suspensi meter
• Sistem kontrol tarif (tekanan tetap, pembaca port optik, kotak kontrol riak)
• Bagian lain yang diperlukan
• PC dan perangkat lunak yang mengontrol seluruh sistem

Sistem pengujian meter YC1893D sepenuhnya sesuai dengan standar IEC 60736 dan cocok untuk pengujian meter sesuai dengan standar berikut:

• IEC 62052-11 dan IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Fitur dan Fungsi

• Sistem uji meter dapat mengukur meter mekanik, meter mekanik elektronik dan meter elektronik dengan cara operasi otomatis, semi-otomatis atau manual.
• Bahan paduan aluminium, ringan dan kuat dan tahan korosi.
• Otomatis posisi rotor tanda cakram dari meter mekanik, dengan efisiensi yang lebih.
• Pergantian kepala pemindai mempermudah pengendalian.
• Penutupan penuh otomatis dari tes berikut:
  • Uji akurasi dalam keempat kuadran (energi aktif, reaktif dan energi tampak)
  • Tes merangkak (tes tanpa beban)
  • Uji arus awal
  • Uji dial (Uji registrasi)
  • Uji konstan meter
  • Uji kuantitas pengaruh (tegangan, frekuensi, distorsi harmonik, dll.)
  • Kalibrasi meter standar referensi yang memiliki akurasi yang lebih rendah dari standar referensi yang digunakan
  • Pemanasan sebelumnya
  • Pencelupan dan Gangguan
  • Pengujian meter satu fase dalam kondisi yang dirusak
• Mengukur konstanta meter yang berbeda secara sinkron.
• Dengan fungsi perlindungan dari overload, sirkuit tegangan pendek dan sirkuit arus terbuka.

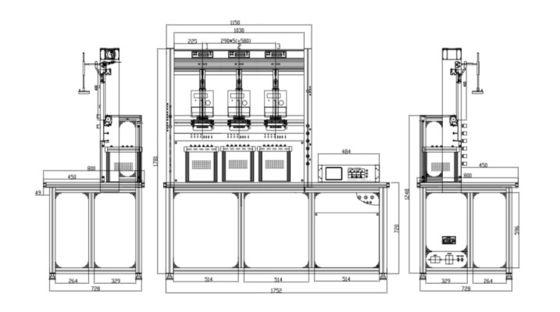

Spesifikasi teknis untuk sistem pengujian 1~3 posisi meter

Bangku uji adalah beberapa posisi hingga 3 meter, 0,02% dari kelas akurasi Sistem Uji Tiga-Fase Meter dengan ICT,dengan sistem komunikasi multi-port serial untuk komunikasi paralel untuk pengujian meter pintar.

Sumber Daya

Sumber Daya

Tegangan
Kekuatan output tegangan uji (Fase-Neutral)	3×(24 V ️ 480 V) atau 600 V F-F disesuaikan
Kekuatan output tegangan	3×100VA
Resolusi	Lebih baik dari 0,01% dari nilai skala penuh rentang
Pengaturan akurasi	Lebih baik dari 0,02% pada nilai kisaran akhir
Stabilitas	Lebih baik dari 0,005%/jam (waktu integrasi 150 s)
Regulasi beban dari 0-max. beban	< 0,01%
Faktor distorsi	< 0,3% untuk beban resistensi linier
Harmonik	2nd 21st bebas diprogram
Saat ini
Keluarnya arus uji	0.3 mA 120 A
Kekuatan output arus	3×150VA
Resolusi	Lebih baik dari 0,01% dari nilai skala penuh rentang
Pengaturan akurasi	Lebih baik dari 0,02% pada nilai kisaran akhir
Stabilitas	Lebih baik dari 0,005%/jam (waktu integrasi 150 s)
Regulasi beban dari 0-max. beban	< 0,01%
Faktor distorsi	< 0,3% untuk beban resistensi linier
Harmonik	2nd 21st bebas diprogram
Sudut fase
Jangkauan	0 -- 360°
Resolusi	0.01°
Pengaturan akurasi	0.1°
Frekuensi
Jangkauan	45 Hz 65 Hz
Resolusi	00,01 Hz
