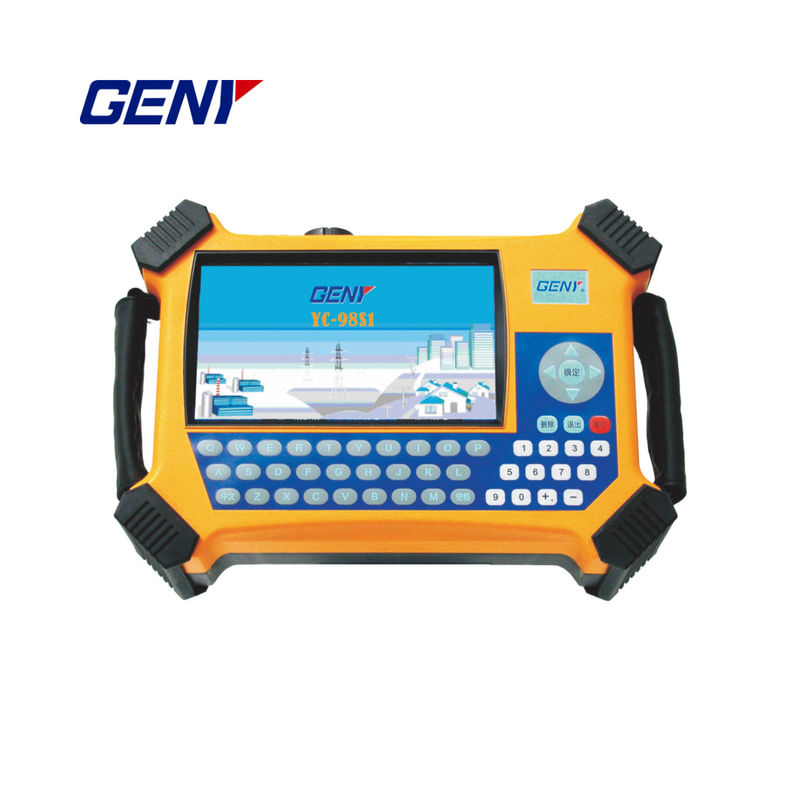

Kalibrator Tiga Fase Meter Portable untuk Pengukuran Tegangan dan Arus yang Tepat

Kesalahan (100AClamp CT)

± 0,2% ((5A,100A) ± 0,5% (lainnya)

Harmonik

2 ~ 51

Saat mulai

0.05%Ie

Kesalahan pengukuran daya (gelombang penuh & gelombang dasar)

Daya aktif (koneksi langsung)

± 0,05%

Daya aktif (100A ClampCT)

± 0,2% ((5A,100A) ± 0,5% (lainnya)

Daya reaktif (koneksi langsung)

± 0,1%

Kekuatan reaktif (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (lainnya)

Kesalahan pengukuran energi (gelombang penuh & gelombang dasar)

Energi aktif (koneksi langsung)

± 0,05% (± 0,1%)

Energi Aktif (100A ClampCT)

± 0,2% ((5A,100A) ± 0,5% (lainnya)

Energi reaktif (koneksi langsung)

± 0,1%

Energi Reaktif (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (lainnya)

Kesalahan (Armonik Wave)

Koneksi Langsung

kWh,U,I,P,Q,S

±0,2%H (H=1+0,01k, k=2~51)

Clamp CT

kWh,U,I,P,Q,S

± 0,5%H (H=1+0,01k, k=2~51)

5A/100A

Siklus output arus untuk 5A CCT ′s Self Kalibrasi

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

Kesalahan Kalibrasi Diri 5ACCT

± 0,1%

(kesalahan linier dan fase)

Klem CT 500A/1000A

kWh,U,I,P,Q,S

±1,0%H (H=1+0,01k, k=2~51)

Kesalahan - Lainnya

Pengukuran rasio

± 0,5%

Pengaruh Tegangan

< ± 0,01%

Pengaruh Frekuensi

< ± 0,01%

Pengaruh Suhu

< ± 0,01%/°C

24 jam Keakuratan Pengaruh

< ± 0,01%

Pengaruh Harmonik

< ± 0,01%

Sudut fase

Jangkauan

- 180°~ 180°

Kesalahan

< ± 0,1°

Frekuensi

Jangkauan

45 ~ 65Hz

Kesalahan

± 0,01Hz

Keluarnya pulsa

Frekuensi tinggi dalam (CH)

1.8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

Output frekuensi rendah

3600P, 36000P,

360000P/kWh ((kvarh, kVAh)

3600P, 36000P,

360000P

* ((5/Ie) P/kWh ((kvarh, kVAh)

Rasio denyut nadi

1:01

Tingkat output

+5V (bisa disesuaikan sesuai permintaan)

Masukan pulsa

Saluran Masuk

2

Tingkat input

5 ~ 10V

Frekuensi Masuk Pulsa Maksimal

Max. 10kHz

Tampilan

Resolusi

Layar sentuh 7TFT

Sistem

Windows CE

lainnya

Mode pasokan tegangan

Daya eksternal, sirkuit yang diuji, baterai

Sumber daya kerja

AC 55 ~ 600V

Tegangan Tahan

4.0kV (terminal tegangan ¤t, catu daya & terminal tegangan rendah)

EFT ((Electrical Fast Transient)

2.0kV

Tingkat IP

IP51

Gelombang

2.0kV (modus umum), 2.0kV (modus yang berbeda)

Kekuatan pada Waktu Stabilitas

< 3 menit

Baterai yang bisa diisi ulang

11.1V 3000mAh

Konsumsi Daya

< 9W

Suhu Operasi

Suhu -20°C ~ +55°C, kelembaban 40% ~ 95%

Suhu penyimpanan

Suhu -40°C ~ +80°C, kelembaban 40% ~ 95%

Dimensi (mm) (W × H × D)

Utama

245 × 150 × 50

Kasus bawa

425×336×196

Berat (kg)

Utama

2

Seluruh set

10
